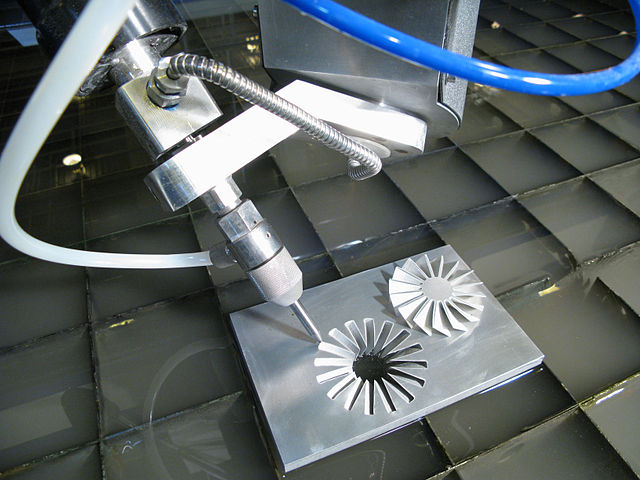

واتر جت چیست و چگونه کار میکند؟
جت آب یا ماشینکاری با جت آب، به فناوری پیشرفتهای اطلاق میشود که از یک جریان آب با فشار بسیار بالا برای اهداف برشکاری و تمیزکاری استفاده میکند. این فناوری به دو شاخه اصلی تقسیم میشود: جت ساینده (Abrasive Jet) که در آن مواد ساینده به آب اضافه میشود تا قدرت برش افزایش یابد، و جت آب خالص (Pure جت آب) که در آن فقط از فشار آب برای برش مواد نرمتر استفاده میگردد. اصطلاح جت آب هر دو روش را در بر میگیرد، اما جت آب معمولاً به نوع خالص آن اشاره دارد.
نحوه عملکرد و اصول بنیادین واترجت
برای درک قدرت واترجت، تصور کنید آب با فشار فوقالعادهای معادل ۶۰۰۰ پوند بر اینچ مربع (PSI) یا ۴۰۰۰ بار از یک روزنه بسیار کوچک خارج شود. در مدل جت ساینده، این جریان آب پرفشار با ذرات ساینده (مانند سنگ گارنت) ترکیب میشود و جریانی قدرتمند و باریک ایجاد میکند که قادر است تقریباً هر مادهای را با سرعت بالا سایش داده و برش دهد.
برخی از دستگاههای واترجت از نوع «جت آب خالص» هستند و هیچ ماده سایندهای در جریان آب آنها وجود ندارد. این نوع دستگاهها برای برش مواد نرم مانند انواع فوم، لاستیک و حتی مواد غذایی کاربرد دارند.
تفاوت ساختاری در نازل واترجت خالص و ساینده
در یک سیستم جت آب خالص، آب با فشاری بین ۲۰,۰۰۰ تا ۶۰,۰۰۰ PSI (۱۳۰۰ تا ۶۲۰۰ بار) به سمت یک روزنه کوچک در قطعهای به نام «جواهری» (Jewel) هدایت میشود. قطر این روزنه معمولاً بین ۰.۱۸ تا ۰.۴ میلیمتر است. این فرآیند، جریانی بسیار نازک و پرسرعت از آب ایجاد میکند که با سرعتی نزدیک به سرعت صوت (حدود ۹۶۰ کیلومتر بر ساعت) حرکت میکند. به همین دلیل گاهی از جت آب با عنوان «لیزر آب» نیز یاد میشود.
عملکرد یک جت ساینده نیز با همین فرآیند جت آب خالص آغاز میشود. تفاوت اصلی در این است که پس از خروج جریان آب از «جواهری»، مواد ساینده به آن اضافه میشوند. خلاء ایجاد شده توسط جریان پرسرعت آب، ذرات ساینده را از لوله ورودی به داخل «مجرای مخلوط شدن» (Mixing Tube) میکشد. در این محفظه، آب و مواد ساینده ترکیب شده و ذرات ساینده شتاب میگیرند تا انرژی لازم برای برش مواد بسیار سخت را به دست آورند.
قدرت برش در جت ساینده یک فرآیند دوگانه است: نیروی آب و ذرات ساینده به طور همزمان عمل سایش را انجام میدهند. برای دستیابی به برش بهینه و کارآمد، کنترل دقیق سرعت حرکت نازل بر روی قطعه کار، بسته به جنس، ضخامت، فشار آب و نوع ماده ساینده، امری حیاتی است.
مزایای برجسته ماشینکاری با جت آب
برش تقریباً هر نوع مادهای
از آنجایی که فرآیند برش در واترجت بر پایه آب و مواد ساینده استوار است، این فناوری قادر به برش طیف وسیعی از مواد مختلف است. این مواد شامل موارد زیر میشوند:
- فلزات نرم مانند مس، برنج و آلومینیوم
- انواع فولاد از جمله فولاد نرم، پیشسختشده و فولاد ضدزنگ ۳۰۴
- سوپرآلیاژها و فلزات خاص مانند تیتانیوم، اینکونل و هستلوی
- مواد شکننده مانند شیشه، سرامیک، کوارتز و سنگ
- مواد کامپوزیتی و لمینتها
- مواد قابل اشتعال
تنها مادهای که برش آن با جت آب ممکن نیست، شیشه سکوریت (آبدیده) است؛ زیرا این نوع شیشه تحت تنش داخلی قرار دارد و به محض شروع برش، خرد میشود.
نصب سریع و برنامهریزی آسان
در ماشینکاری جت آب، قطعه کار مسطح روی میز دستگاه قرار گرفته و نازل برش روی آن حرکت میکند. این سادگی به معنای راهاندازی سریع و تعویض آسان قطعه کار است. از آنجا که برای تمام مواد از یک نازل مشترک استفاده میشود، نیازی به تعویض ابزار یا برنامهریزیهای پیچیده برای مدیریت ابزارهای متعدد نیست. کنترل حرکت نازل توسط کامپیوتر انجام میشود و برنامهریزی برای جت آب اغلب به سادگیِ ترسیم قطعه در یک نرمافزار CAD و ارسال آن به دستگاه جت آب است. این ویژگی به مشتریان نیز اجازه میدهد تا طرحهای خود را مستقیماً برای برش با دستگاه جت آب ارائه دهند.
عدم نیاز به قید و بستهای پیچیده
در دستگاه جت آب نیروهای جانبی بسیار کمی به قطعه کار وارد میشود. همچنین نیروی عمودی نیز ناچیز است و معمولاً با قرار دادن وزنههایی روی قطعه، مهار میشود. این نیروهای جانبی اندک، ماشینکاری قطعات با دیوارههای نازک (حتی تا ۰.۲۵ میلیمتر) را ممکن میسازد و به دلیل عدم نیاز به گیرههای پیچیده، میتوان قطعات را با فاصله کمتری کنار هم چید و از مواد اولیه نهایت استفاده را برد.
فرآیند برش سرد بدون ایجاد حرارت (HAZ)
گرمای ناچیزی که توسط جت آب تولید میشود، بلافاصله توسط جریان آب جذب و به مخزن منتقل میگردد. در نتیجه، دمای قطعه کار حین برش تقریباً ثابت باقی میماند و هیچ ناحیه متاثر از حرارت (Heat Affected Zone – HAZ) ایجاد نمیشود. این ویژگی به شما اجازه میدهد مواد را بدون نگرانی از سختکاری، تاب برداشتن، ذوب شدن یا تولید بخارات سمی ماشینکاری کنید.
عاری بودن از تنشهای مکانیکی
ماشینکاری جت آب هیچگونه تنش مکانیکی به قطعه کار وارد نمیکند و ساختار مولکولی ماده دستنخورده باقی میماند.
توانایی برش مواد با ضخامت بالا
برای دستگاههای جت آب، برش قطعات با ضخامت بیش از ۴ اینچ (حدود ۱۰ سانتیمتر) امری رایج است. البته با افزایش ضخامت، زمان مورد نیاز برای برش نیز به صورت غیرخطی افزایش مییابد. اگرچه برش ضخامتهای بسیار بالا (تا ۲۵ سانتیمتر) نیز امکانپذیر است، اما اغلب قطعات فلزی که با واترجت برش داده میشوند، ضخامتی کمتر از ۵ سانتیمتر دارند.
ایمنی بسیار بالا
اگرچه باید از قرار دادن اعضای بدن در مسیر نازل برش جت آب جداً خودداری کرد، اما این فناوری در مجموع بسیار ایمن است. هرگونه نشتی در سیستم فشار قوی، به سرعت باعث افت فشار به سطح بیخطر میشود. آب مادهای غیرقابل اشتعال و مواد ساینده نیز خنثی و غیرسمی هستند. یکی از خطرات جانبی، لبههای تیز قطعات برشخورده با جت آب است که نیاز به احتیاط دارد.
سازگاری با محیط زیست
در صورتی که ماده برشخورده خطرناک نباشد، ضایعات ساینده و آب مصرفی را میتوان به راحتی دفع کرد. در صورت ماشینکاری مواد خطرناک مانند سرب، سیستمهای تصفیه و بازیافت آب میتوانند به کار گرفته شوند. با توجه به اینکه در فرآیند برش جت آب مقدار بسیار کمی از ماده اصلی برداشته میشود، اثرات زیستمحیطی آن در مقایسه با سایر روشها به مراتب کمتر است.
عرض برش کم و صرفهجویی در مواد
عرض برش (Kerf) ایجاد شده توسط جریان واترجت معمولاً حدود ۰.۵ میلیمتر است. این به معنای حداقل اتلاف ماده اولیه است که هنگام کار با مواد گرانقیمت (مانند تیتانیوم) یا خطرناک (مانند سرب) یک مزیت بزرگ محسوب میشود. همچنین این ویژگی باعث میشود ضایعات حاصل از برش، به جای تبدیل شدن به تراشههای ریز، به صورت قطعات بزرگ و قابل استفاده باقی بمانند.
کاربردهای گسترده واترجت در صنایع مختلف
واترجت یک ابزار تخصصی برای کاربردهای محدود نیست، بلکه یک ماشین چندمنظوره است که در کارگاههای مختلفی مورد استفاده قرار میگیرد. در ادامه به برخی از مهمترین حوزههای کاربرد آن اشاره میکنیم:
کارگاههای ماشینکاری عمومی
واترجت به دلیل سرعت بالا در تبدیل ایده به قطعه نهایی و قابلیت کار با انواع مواد با کمترین نیاز به تنظیمات، یک ابزار بسیار سودمند در هر کارگاه ماشینکاری است.
هنر و معماری
هنرمندان و معماران از واترجت برای خلق اشکال پیچیده و طرحهای دقیق در موادی مانند شیشه منقوش، سنگ مرمر و فلزات تزئینی استفاده میکنند.
صنعت هوافضا
شرکتهای فعال در این صنعت برای ماشینکاری آلومینیوم و همچنین فلزات خاص و سوپرآلیاژها مانند تیتانیوم، اینکونل و هستلوی از دستگاه جت آب بهره میبرند.
تولید و خودروسازی
از واترجت برای ساخت نمونههای اولیه، تولید قطعات نهایی خودرو و همچنین ابزارآلات مورد استفاده در خطوط مونتاژ استفاده میشود. بسیاری از قطعات خودروهای مسابقهای نیز با این روش تولید میگردند.
مکمل کارگاههای لیزر و EDM
واترجت و لیزر مکمل یکدیگرند؛ واترجت موادی را برش میدهد که لیزر قادر به برش آنها نیست (مانند مواد بازتابنده یا ضخیم). همچنین به عنوان مکملی برای دستگاههای EDM، میتواند عملیات پیشسوراخکاری یا برشهای سریعتر را انجام دهد.
نمونهسازی سریع و آموزش
به دلیل سادگی برنامهنویسی و سرعت بالا در تولید قطعات تکی، واترجت ابزاری ایدهآل برای کارگاههای نمونهسازی و مراکز آموزشی و دانشگاهی است.
