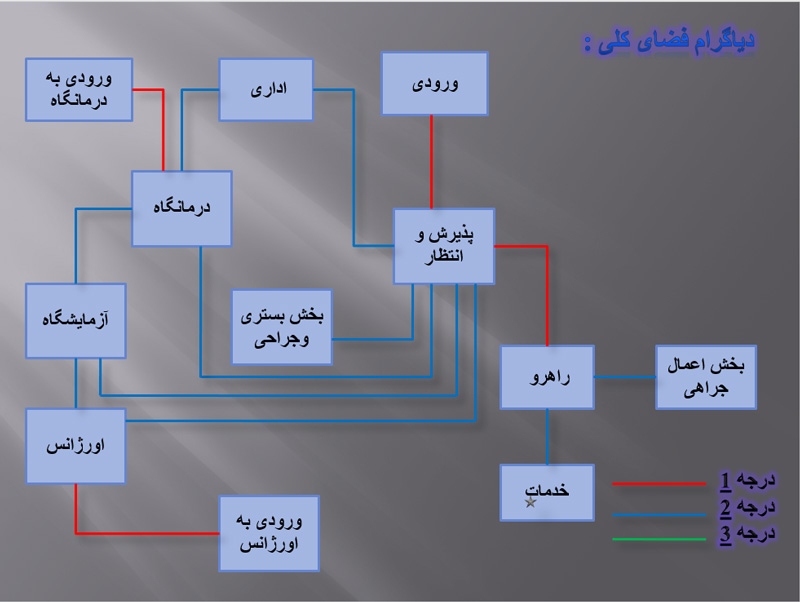

دانلود دیاگرام و ریز فضاهای بخش های داخلی بیمارستان در برنامه فیزیکی

دسته: مطالعات و نمونه موردی طرح های معماری

تاریخ سه شنبه , ۱۳۹۵/۱۲/۰۳ ۱۶:۵۴

تحریریه معماری آرل

بیمارستان دارای ریز فضاهای بسیاری می باشد و زمانی که شما بخواهید بیمارستانی را طراحی کنید باید تمام ریز فضاهای مورد نیاز یک بیمارستان را در نظر بگیرد و بداند برای هر بخش تقریبا چقدر مساحت نیاز دارد، تا طراحی کاملی داشته باشید. در ادامه سعی کردیم ریز فضاهای موجود را استخراج کنیم. برای دانلود ریز فضاها همراه آرل باشید.

دانلود ریز فضاهای بخش های داخلی بیمارستان برای برنامه فیزیکی (ورود + pfd + پاورپونیت)

ریز فضاهای رختشوی خانه و استریل و اتو کلاو
مساحت به مترمربع	تعداد	نام قسمت	ردیف
12		پذیرش لباسها و ملحفه های کثیف	1
30		جداسازی و ضد عفونی	2
50		رختشوی خانه	3
35		اطوکشی	4
35		اتوکلاو	5
30		ضد عفونی تخت و ویلچر	6
5		انبار نگهداری ظروف استریل	7
20		استراحت پرسنل	8
14		سرویس بهداشتی	9
20		دوخت و دوز و تعمیرات لباسها	10
45		انبار تحویل لباس و ملحفه ی تمیز	11
15		مسئول رختشوی خانه	12
311	جمع	435=40%×311

ریز فضاهای آشپزخانه و غذاخوری
مساحت به مترمربع	تعداد	نام قسمت	ردیف
15		بارانداز	1
30		انبار زیر صفر	2
30		انبار بالای صفر	3
10-12		انبار مواد و ظروف	4
10-12		انبار نمک	5
10-12		انبار ظروف یکبار مصرف	6
10=12		انبار کاغذ و لوازم	7
10-12		انبار پتو و ملحفه	8
10-12		انبار کپسول اکسیژن	9
10-12		انبار نان	10
35		انبار مواد غذایی خام	11
50		انبار روز	12
11		آماده سازی قبل از پخت	13
150		پخت غذا	14
20		توزیع غذا	15
150		سالن غذاخوری	16
20		شستشوی ظروف	17
12		مسئول آشپزخانه	18
16	2	اتاق پرسنل	19
6	3	سرویس بهداشتی	20
50		انبار هفته	21
100		انبار ماهیانه	22
617		جمع کل1045=40%×747

ریز فضاهای تأسیسات
مساحت به مترمربع	تعداد	نام قسمت	ردیف
65		اتاق تأسیسات	1
20		اتاق مسئول تأسیسات و پرسنل	2
20		انبار قطعات	3
20		انبار وسایل تعمیراتی	4
15		بارانداز	5
20		برق اضطراری	6
50		انبار وسایل و لوازم	7
150		موتور خانه	8
100		دیزل خانه	9
260		جمع کل364=40 %×260

ریز فضاهای بخش اداری
مساحت به مترمربع	تعداد	نام قسمت	ردیف
4		اطلاعات و نگهبانی	1
15		خدمات	2
12		حراست	3
15		روابط عمومی	4
30-40		بایگانی و دبیرخانه	5
25		حسابداری	6
15		مدیر حسابداری	7
15		معاون آموزشی	8
20		رئیس	9
12		منشی	10
12		آبدارخانه	11
20		انتظار	12
15		سرویس بهداشتی	13
15		معاون اداری و مالی	14
20		مدیر داخلی بیمارستان	15
15		مسئول بهداشت بیمارستان	16
15		مدیر پرستاری بیمارستان	17
12		صندوق	18
5		پذیرش بیمارستان	19
10		اتاق کشیک بیمارستان	20
12		نماینده نیروی انتظامی	21
12		اتاق نماینده بیمه	22
40		نمازخانه	23
40		کنفراس	24
371		جمع کل519=40%×371

ریز فضاهای درمانگاه
مساحت به مترمربع	تعداد	نام قسمت	ردیف
4		اطلاعات و نگهبانی	1
20-25		پزشک عمومی	2
25	4	اتاق معاینه	3
6	4	رختکن	4
15-20		پزشک کودکان	5
25		چشم پزشک	6
25-30		دندان پزشک	7
8		تاریکخانه	8
15		اتاق استراحت کادر	9
12	2	اتاق تزریقات	10
14		سرویس بهداشتی عمومی و پزشک	11
14		پذیرش درمانگاه	12

ریز فضاهای اورژانس
مساحت به مترمربع	تعداد	نام قسمت	ردیف
36		اتاق رئیس اورژانس	1
40		مسمومین	2
23		ایزوله	3
9		گان	4
14		سرویس	5
25-30		تروما	6
15		اسکرپ	7
8		استریل فرعی	8
25		پزشک کشیک	9
30		اتاق استراحت بیماران (کودکان)	10
30		اتاق استراحت بیماران (آقایان)	11
30		اتاق استراحت بیماران (خانمها)	12
22		سروم تراپی	13
16		ایستگاه پرستاری	14
20		اتاق دارو	15
55		استراحت	16
20		اتاق جراحی	17
40		سالن جراحی	18
7		اتاق کثیف	19
7		اتاق تمیز	20
15		سرویس بهداشتی	21
486		جمع کل680=40%×486

ریز فضاهای بخش کودکان
مساحت به مترمربع	تعداد	استراحت کادر	ردیف
30		ایستگاه پرستاری	1
12		اتاق دارو	2
12		اتاق استراحت	3
30		اتاق کودکان سنین 5 و بالاتر	4
30		اتاق کودکان سنین 2 تا4	5
30		اتاق نوزادان	6
15		اتاق پرسنل خدماتی	7
20		اتاق پزشک	8
4		سرویسها	9
183		جمع کل256=40%×183

زیر فضای بخش زنان و زایمان
مساحت به مترمربع	تعداد	نام قسمت	ردیف
10		پذیرش	1
20		مامای کشیک	2
16		ایستگاه پرستاری	3
15		استراحت کادر	4
25		اتاق مادران	5
12		اتاق درد	6
25		اتاق زایمان	7
20		شستشوی کودکان	8
8		نوزادان مشکوک	9
43		اتاق عمل	10
20		لابی و سالن انتظار	11
8		آبدارخانه و تقسیم غذا	12
222		جمع کل310=40%×222

زیر فضای بخش بستری
مساحت به مترمربع	تعداد	نام قسمت	ردیف
14	2 عدد مرد و زن	سرویس عمومی	1
24	2 عددمرد و زن	اتاق استراحت	2
12	2 عددمرد و زن	سرویسها	3
12		ایستگاه پرستاری	4
30		استراحت	5
20		دارو	6
15		اتاق ایزوله	7
21		اتاق پزشک	8
15		اتاق پرسنل	9
12		توالت	10
6		حمام	11
2.5		گان	12
231.5		جمع کل324=40%×231.5

زیر فضای بخش خدماتی و تسهیلات تکمیلی
مساحت به مترمربع	تعداد	نام قسمت	ردیف
40		اتاق های عمل	1
20		آزمایشگاه	2
20-30		رادیولوژی	3
50		ICU	4
50		CCU	5
48		آشپزخانه	6
14		سرویسهای کارکنان	7
12		رختکن پرسنل	8
50		غذا خوری	9
80		انبارها	10
20		داروخانه	11
12		سردخانه و تحویل اجساد	12
10		اتوکلاو و استریل لباسها و ظروف	13
450		موتورخانه	14
876		جمع کل1226=40%×876

زیر فضای اتاقهای عمل
مساحت به مترمربع	تعداد	نام قسمت	ردیف
40-48		سالن عمل	1
13		اتاق کثیف	2
17		اتاق تمیز	3
9		اسکرپ	4
17		رختکن پزشک	5
10		راهروی استریل	6
15-20		ورودی بیمار	7
15=20		خروجی بیمار	8
70		ریکاوری	9
4*4		متخصص بیهوشی	10
16		آماده سازی قبل از عمل	11
16		آماده سازی بعد از عمل	12
16-20		اتاق پزشکان	13
21		اتاق رئیس بخش جراحی	14
50		اتاق جلسات	15
14		سرویسها	16
4*4		اتاق بیهوشی	17
12		ایستگاه پرستاری	18
404		جمع کل565=40%×404

زیر فضای سردخانه و تحویل اجساد
مساحت به مترمربع	تعداد	نام قسمت	ردیف
20		ورودی و انتظار همراهان	1
12		پذیرش	2
12		پرسنل سردخانه	3
12		انبار تمیز و انبار کثیف	4
15	2	آماده سازی	5
14	1	سردخانه اجساد	6
100		جمع کل140=40%×100

زیر فضای بخش آزمایشگاه
مساحت به مترمربع	تعداد	نام قسمت	ردیف
6		پذیرش	1
11	2	جمع آوری نمونه ها(ادرار –مدفوع -خون)	2
20	2	محل جمع آوری نمونه ها	3
16		اتاق شستشو	4
15		میکروبیولوژی	5
15		مسئول آزمایشگاه	6
15	2	اتاق پرسنل	7
15		کشت انگل	8
100		سالن آزمایشگاه	9
243		جمع کل340=40%×243

زیر فضای بخش رادیولوژی
مساحت به مترمربع	تعداد	نام قسمت	ردیف
18		انتظار	1
28		سالن رادیولوژی (اتاق اشعه)	2
15		اتاق کنترل	3
10		تاریکخانه	4
8		رختکن	5
13.5		پذیرش	6
20		ایستگاه پرستاری	7
13.5		پذیرشICU	8
15		اتاق پرسنلICU	9
20		اتاق داروICU	10
50		اتاق بیمارانICU	11
18		انتظارICU	12
300		جمع کل420=40%×300

دانلود ریز فضاهای بخش های داخلی بیمارستان برای برنامه فیزیکی (ورود + pfd + پاورپونیت)
