10 نمونه طراحی پمپ بنزین + ضوابط طراحی جایگاه

جایگاه‌های سوخت، به‌عنوان فضاهای شهری پرتردد، نیازمند طراحی دقیق و اصولی هستند. موقعیت‌یابی مناسب، توجه به مسیرهای ورود و خروج خودروها و ایجاد فضایی که ترافیک شهری را مختل نکند، از جمله مهم‌ترین ملاحظات در طراحی جایگاه پمپ بنزین به شمار می‌روند.

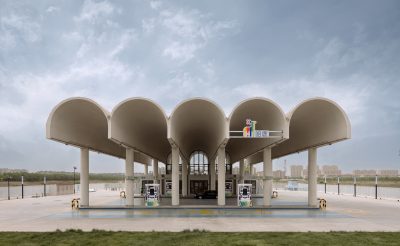

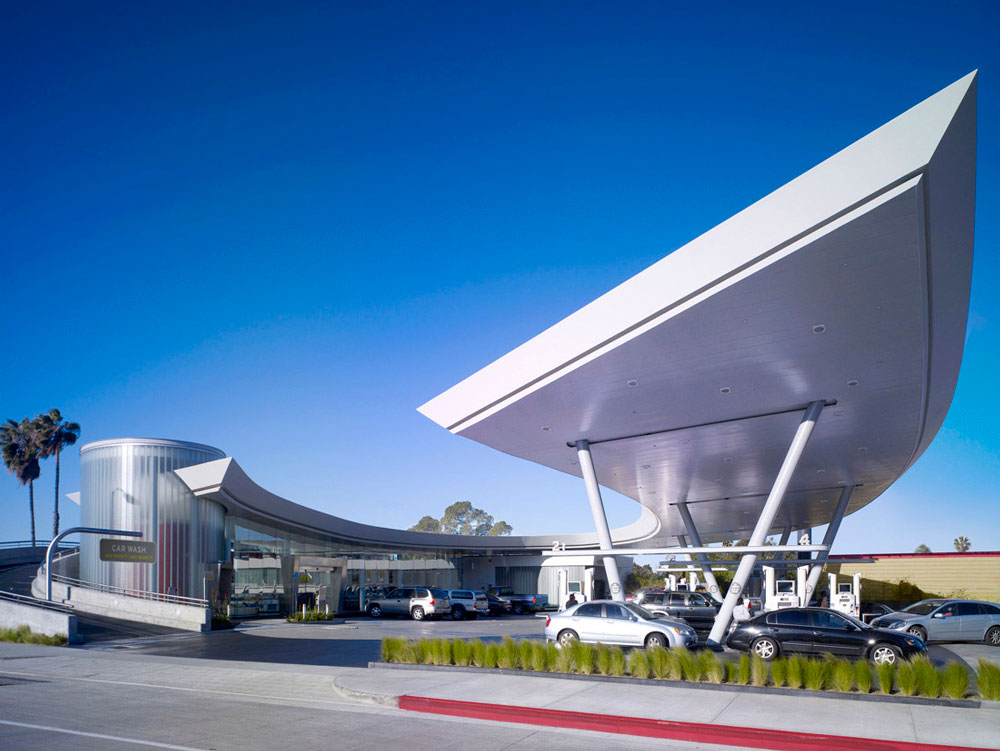

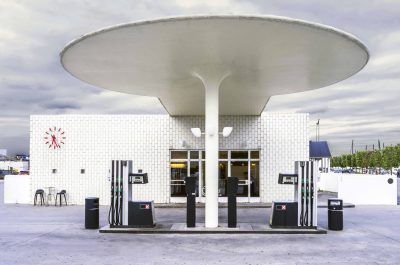

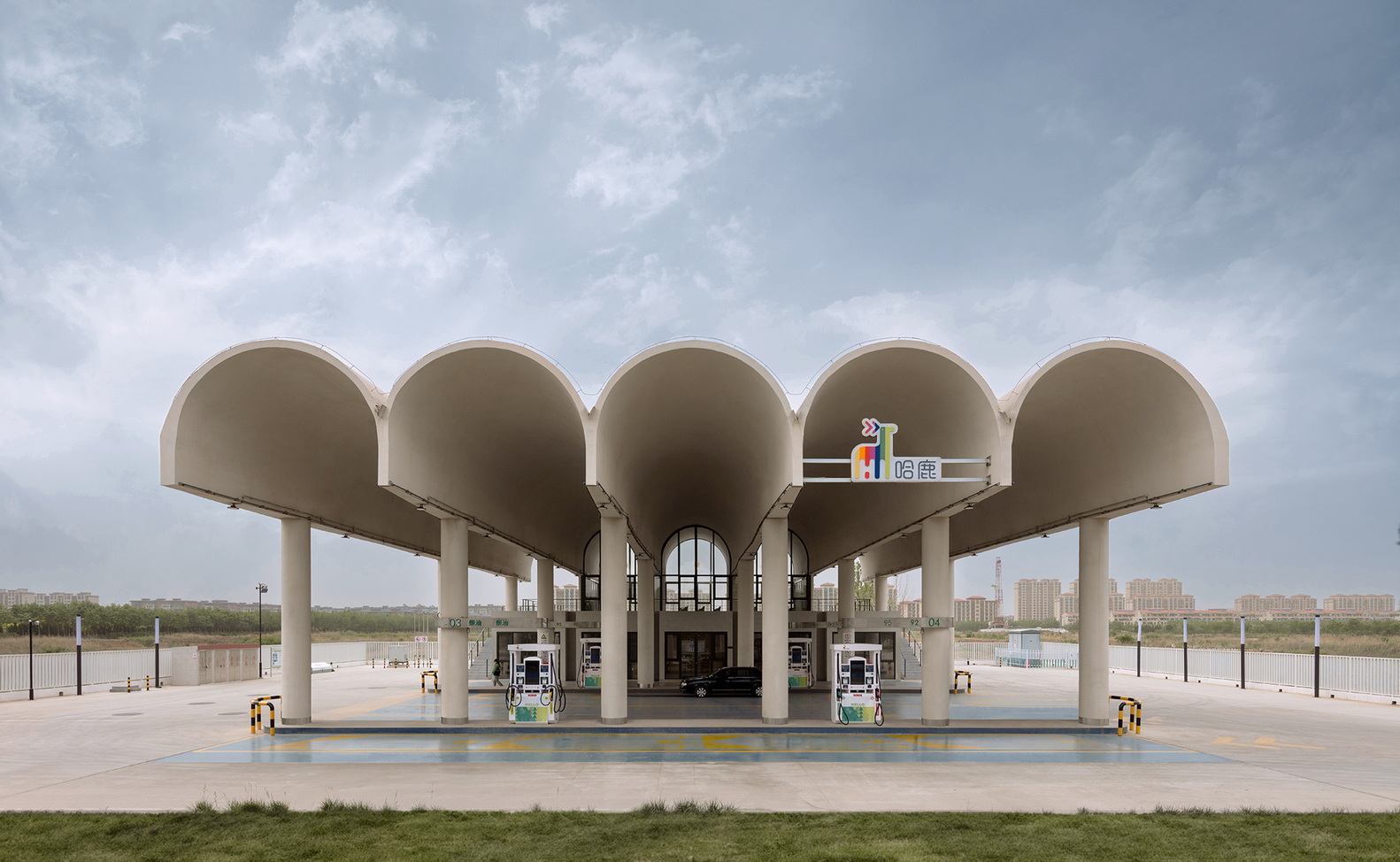

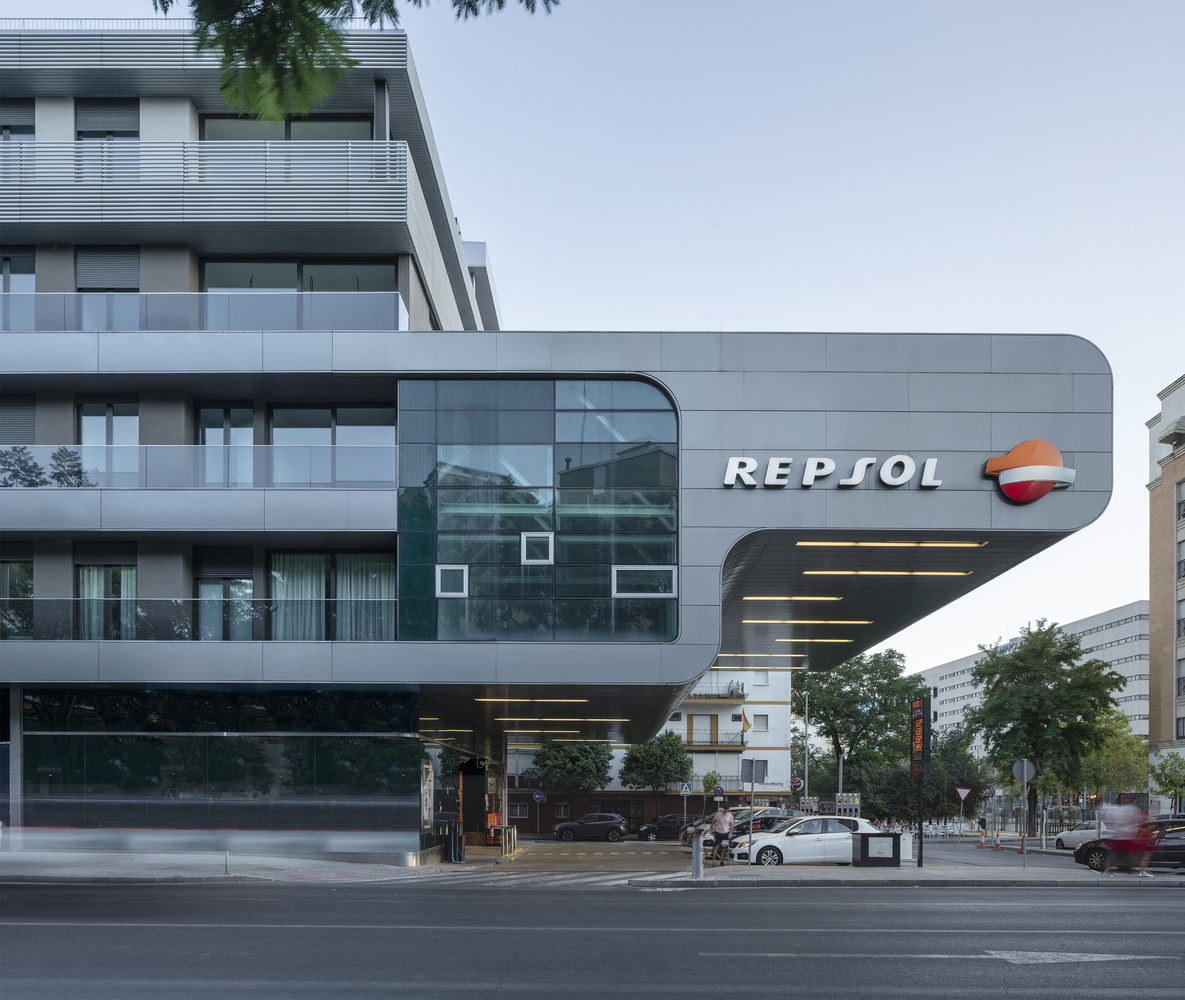

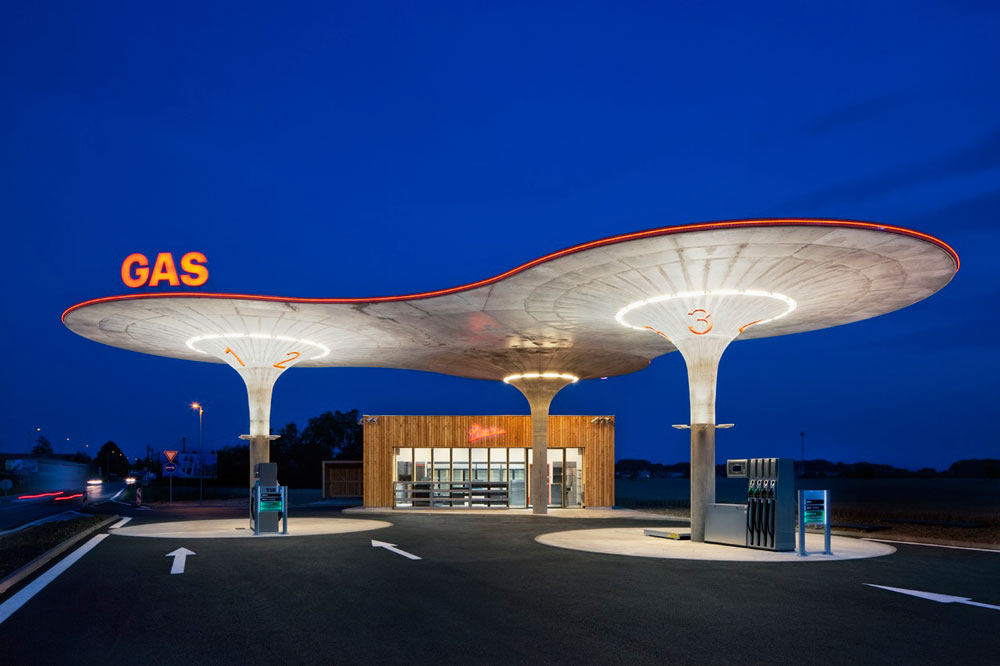

همچنین، جنبه‌های زیبایی‌شناختی و ایجاد کانسپت بصری جذاب نیز اهمیت ویژه‌ای دارد، چرا که پمپ‌بنزین‌ها می‌توانند به‌عنوان نمادی از نوآوری در شهر مطرح شوند. در ادامه، 10 نمونه طراحی پمپ بنزین مدرن و ضوابط طراحی این فضاها ارائه شده است.

• نمای خیابان و حجم کلی ساختمان: اولین برداشت از پمپ بنزین، نمای آن از خیابان است. طراحی حجم ساختمان باید به‌گونه‌ای باشد که ضمن ایجاد جذابیت بصری، هویت و کاربری پمپ بنزین را به‌خوبی نمایان سازد.
• مسیرهای تردد عابران پیاده و دوچرخه‌سواران: ایمنی و دسترسی آسان برای عابران پیاده و دوچرخه‌سواران باید در طراحی مسیرها مدنظر قرار گیرد.
• فضای سوخت‌گیری خودروها و پارکینگ: طراحی این فضا باید به‌گونه‌ای باشد که فرایند سوخت‌گیری به‌سرعت و سهولت انجام شود و فضای کافی برای پارک خودروها وجود داشته باشد.

• منظر فضای سبز: ایجاد فضای سبز مناسب، علاوه بر زیبایی بصری، به تلطیف هوا و ایجاد حس آرامش در محیط پمپ بنزین کمک می‌کند.
• علائم و نشانه‌ها: استفاده از علائم و نشانه‌های واضح و خوانا، راهنمایی کاربران را در داخل پمپ بنزین تسهیل می‌کند.
• تسهیلات و خدمات: ارائه تسهیلات و خدمات متنوع، مانند فروشگاه، سرویس‌های بهداشتی، و نمازخانه، به افزایش رضایت کاربران منجر می‌شود.

• جایگاه تک سکو بنزین با ابعاد (7 در 8) (10 در 6) (16 در 5/9) مترمربع، جهت عرضه بنزین در شهرهای بزرگ که مشکل کمبود زمین یا گرانی زمین وجود دارد و همچنین برای احداث در پارکینگ‌ها، مجتمع‌های بزرگ مسکونی، اداری، صنعتی به صورت عرضه در اتاقک:
• جایگاه تک سکو بنزین، حداقل بر 22 متر و حداقل عمق 11 متر
• جایگاه 2 سکو بنزین، حداقل بر 22 متر و حداقل عمق 16 متر
• جایگاه 3 سکو بنزین، حداقل بر 30 متر و حداقل عمق 30 متر
• جایگاه 2 فرآورده 2 سکویی، حداقل بر 40 متر و حداقل عمق 25 متر
• جایگاه 2 فرآورده 3 سکویی، حداقل بر 40 متر و حداقل عمق 40 متر
• جایگاه 2 فرآورده 4 سکویی، حداقل بر 40 متر و حداقل عمق 60 متر

در کنار رعایت استانداردهای ایمنی در فرایند طراحی جایگاه پمپ بنزین، موقعیت‌یابی بهینه به‌عنوان عاملی کلیدی در تضمین دسترسی آسان و ایمن در نظر گرفته می‌شود:

• بهتر است در پلان پمپ بنزین، زمین پیشنهادی برای جایگاه سوخت، از مراکزی که فعالیت‌های پرخطر مانند جوشکاری یا نانوایی دارند، فاصله مناسبی داشته باشد.
• خیابان دسترسی به جایگاه باید به‌اندازه‌ای عریض باشد که نفتکش‌ها بتوانند به‌راحتی در آن مانور دهند.
• رعایت حریم ایمنی از خطوط برق فشار قوی، لوله‌های انتقال گاز و خطوط ریلی ضروری است.
• زمین جایگاه نباید در مسیر رودخانه‌ها یا مسیل‌ها قرار داشته باشد.

احداث و طراحی جایگاه پمپ بنزین ایمن و کارآمد، نیازمند رعایت الزامات و استانداردهای متعددی است که در زمینه‌های مختلفی از جمله طراحی سکوها، ایمنی در تخلیه سوخت، تجهیزات ایمنی، مخازن و لوله‌کشی، ساختمان و تاسیسات، آموزش پرسنل و سرمایه‌گذاری، قابل‌بررسی هستند.

گروه معماران آرل با بهره‌گیری از تیم متخصص و مجرب خود، آماده ارائه خدمات طراحی و اجرای جایگاه‌های پمپ بنزین مطابق با آخرین استانداردها و الزامات روز دنیا است. ما با درنظرگرفتن تمامی جنبه‌های فنی، ایمنی و زیست‌محیطی، طرحی منحصر به فرد و کارآمد را برای شما ارائه خواهیم کرد. برای مشاوره رایگان و کسب اطلاعات بیشتر در خصوص خدمات طراحی جایگاه پمپ بنزین توسط آرل، با ما تماس بگیرید.

طراحی اصولی سکوهای سوخت‌گیری در جایگاه‌های عرضه فرآورده‌های نفتی، علاوه بر تسهیل فرایند سوخت‌گیری، نقش مهمی در افزایش ایمنی و کارایی این فضاها ایفا می‌کند:

• سکوهای عرضه بنزین باید در مجاورت دفتر جایگاه و سکوهای عرضه نفت و گاز در مجاورت خیابان یا جاده قرار گیرند.
• فاصله بین دو سکو حداقل 6 متر باشد.
• در صورت امکان، تلمبه جداگانه‌ای برای عرضه بنزین به موتورسیکلت‌ها در نظر گرفته شود.
• ارتفاع سکوهای بنزین 10 سانتی‌متر به همراه گارد مناسب برای تلمبه‌ها در نظر گرفته شود.

با رعایت این الزامات طراحی جایگاه پمپ بنزین، می‌توان سکوهای سوخت‌گیری را به‌گونه‌ای طراحی کرد که علاوه بر عملکرد مطلوب، ایمنی و راحتی کاربران را نیز تامین کند.

طراحی صحیح و ایمن محل تخلیه سوخت در جایگاه‌های عرضه فرآورده‌های نفتی، از بروز حوادث ناگوار و خسارات جبران‌ناپذیر جلوگیری می‌کند:

• محل تخلیه سوخت باید در خروجی جایگاه قرار گیرد تا در صورت بروز حریق، نفتکش بتواند به‌سرعت محل را ترک کند.
• احداث کانال در حاشیه طولی پمپ‌بنزین‌ها با شیب مناسب در مقابل محل تخلیه سوخت و هدایت کانال به حوضچه سرپوشیده با ظرفیت حداقل 20000 لیتر.
• تخلیه حوضچه بعد از هر بار شستشو و درنظرگرفتن پمپ مناسب برای تخلیه.
• حضور راننده در محل تا پایان تخلیه سوخت الزامی است.

برای دسترسی کامل به جزئیات مربوط به ساخت‌وساز، بهتر است فایل «ضوابط طراحی پمپ بنزین pdf» را از مراجع معتبر دانلود و مطالعه کنید.

تامین ایمنی جایگاه‌های سوخت، مستلزم تجهیز آن‌ها به سیستم‌های پیشرفته و کارآمد اطفا حریق و حفاظت الکترونیکی است:

• نصب ژنراتور برق اضطراری با سیستم راه‌انداز اتوماتیک الزامی است.
• اجرای سیستم کف پخش‌کن اتوماتیک با سنسورهای مربوطه برای سایبان تلمبه‌ها، حوضچه مخازن و محل تخلیه یا طرح‌های جایگزین مناسب برای اعلام و اطفا حریق.
• نصب سیستم‌های هوشمند سنجش سطح و دما به همراه سیستم‌های پیشگیری از سرریز مخازن، یک الزام ضروری است.
• ضروری است کلیه جایگاه‌های سوخت مجهز به سیستم آب آتش‌نشانی و سیستم کف شوند.
• به تعداد کافی خاموش‌کننده پودری و سطل شن در جایگاه بنزین موجود باشد.
• سیستم هوشمند حفاظت الکترونیکی با نصب دوربین‌های مداربسته پیش‌بینی شود.

با اتخاذ این تدابیر در طراحی جایگاه پمپ بنزین، می‌توان از بروز حوادث ناگوار در جایگاه‌های سوخت پیشگیری کرده و امنیت جانی و مالی افراد را تضمین نمود.

مخازن زیرزمینی جایگاه باید حداقل با ظرفیت 45000 لیتر ساخته و نصب شوند. تفکیک و محصور نمودن محوطه مخازن از سایر تاسیسات و قسمت‌های جایگاه الزامی است. همچنین، کروکی مسیر لوله‌کشی‌ها، شیرفلکه‌ها و مخازن سوخت باید تهیه شود و در اختیار سازمان آتش‌نشانی قرار گیرد. سیم ارت مخازن نیز باید بررسی و در صورت وجود نقص، سریعا رفع شود.

طراحی جایگاه پمپ بنزین، به‌ویژه نمای داخلی و خارجی ساختمان، باید متناسب با شرایط اقلیمی و فرهنگی هر منطقه و باتوجه‌به قوانین پمپ بنزین باشد. این امر، علاوه بر ایجاد فضایی دلپذیر و هماهنگ با محیط، به افزایش رضایت مشتریان و بهبود تصویر جایگاه کمک می‌کند. از سوی دیگر، رعایت مقررات آیین‌نامه 2800 برای مقاوم‌سازی تاسیسات و ابنیه در برابر زلزله و رعایت مبحث 19 مقررات ملی ساختمان در کلیه ابنیه جایگاه الزامی است. این امر، تضمین می‌کند که جایگاه در برابر حوادث طبیعی و غیرطبیعی، از استحکام و ایمنی کافی برخوردار باشد.

همچنین، تعبیه تابلوهای هشدار در خصوص عدم استعمال دخانیات و تلفن همراه در داخل جایگاه، به‌منظور پیشگیری از بروز حوادث ناگوار و حفظ ایمنی افراد ضروری است. این امر به‌ویژه در پلان پمپ بنزین بین راهی که تردد و توقف طولانی‌تر است، اهمیت بیشتری پیدا می‌کند.

پرسنل باید در زمینه‌های مختلف، از جمله نحوه استفاده از تجهیزات ایمنی، روش‌های اطفا حریق، و اقدامات لازم در شرایط اضطراری، آموزش‌های جامع و کاربردی را فرابگیرند. در کنار آموزش پرسنل، سرمایه‌گذاری در ساخت و احداث جایگاه پمپ بنزین و CNG، نیازمند برنامه‌ریزی دقیق و توجه به جزئیات است.

در طراحی جایگاه پمپ بنزین، مکان‌یابی مناسب و طراحی اولیه اصولی، از عوامل کلیدی در موفقیت این سرمایه‌گذاری به شمار می‌روند. چرا که تصمیمات اتخاذ شده در این مراحل، تاثیر مستقیمی بر کارایی، ایمنی و سودآوری جایگاه در بلندمدت خواهند داشت و تغییر آن‌ها پس از اجرا، دشوار و پرهزینه خواهد بود.
