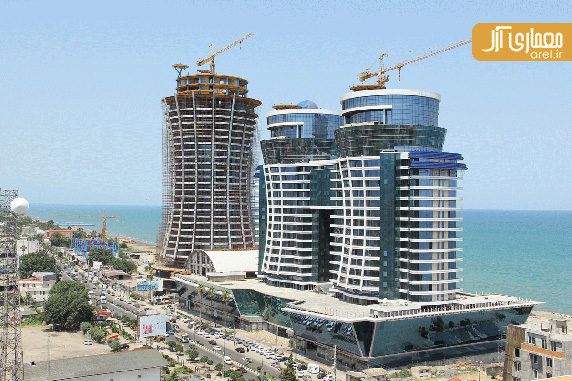

معرفی پروژه عظیم قو الماس خاورمیانه
طرح احداث مجتمع قو الماس خاورمیانه در سال ۱۳۸۷ در زمینی به وسعت ۴۳ هزار متر مربع اجرا شد.
مجتمع قو الماس خاورمیانه پروژهای منحصر به فرد در سطح کشور، منطقه و خاورمیانه است که همه اهداف تجاری، مسکونی، اقامتی، گردشگری، فرهنگی، ورزشی و تفریحی گردشگران داخلی و خارجی را محقق نموده و در نوع خود از طراحی منحصر به فرد و بینظیری برخوردار است.
این مجموعه شامل سه برج است که دو برج آن کاربری مسکونی و تجاری داشته و برج سوم یک هتل مجلل ۳۸ طبقه است. در فضای بین برجهای مسکونی و هتل، مجتمع ورزشی در نظر گرفته شده است.
هر کدام از برجهای مسکونی ۲۱ طبقه دارد و در مجموع ۲۹۷ واحد مسکونی را در خود جای داده است. در طبقات زیرین برجهای مسکونی، سه طبقه مجتمع تجاری طراحی شده که ۴۸۶ باب فروشگاه تجاری دارد.
مشخصات فنی و سازه برجهای قو
نوع اسکلت: فلزی
سیستم طراحی سازه: قاب خمشی
نوع فونداسیون: رادیه ژنرال
مقاطع ستونها: باکس
مقاطع تیرهای اصلی: تیر ورق
سیستم سقف سازه: کامپوزیت کُرمیت
وزن کل میلگرد مصرفی در پی و سقف: ۳۳۰۰ تن میلگرد
وزن کل اسکلت فلزی: ۱۴۰۰۰ تن
مقدار کل بتن مصرفی در فونداسیون: ۲۷۵۵۰ متر مکعب
و مقدار کل بتن مصرفی در سقف ۱۷۵۰۰ متر مکعب است.
جزئیات اجرایی فونداسیون و اسکلت
پیش از شروع مراحل احداث فونداسیون، بررسیهای ژئوتکنیک از نظر تعیین نوع خاک و میزان باربری آن و تعیین مشخصات فنی خاک محل، در عمق ۳۰ متر توسط مهندسین مشاور صورت گرفته و بر اساس اطلاعات به دست آمده طراحی فونداسیون و شمعها انجام شده است.
فونداسیون سازه از نوع پی گسترده با حداکثر ضخامت ۱.۵۰ متر بوده که بر روی شمعهای بتنی در جا به قطر ۱.۵ و تا عمق ۳۰ متر واقع شده است. عیار بتن شمعها ۳۵۰ کیلوگرم سیمان در مترمکعب است.
اسکلت از جنس فولاد ST-37 و سیستم سازه قاب خمشی ویژه بوده، مقاطع ستونها و تیرهای اصلی از نوع تیر ورق میباشد. کلیه مراحل ساخت از حمل مصالح به کارخانه گرفته تا ارسال و نصب در محل زیر نظر مهندسین تست و بازرسی جوش انجام شده است.
سقف طبقات از نوع کامپوزیت با ۸ سانتیمتر ضخامت بوده که ترکیب آن با تیرهای زنبوری سیستم محکم و در عین حال سبکی را ایجاد میکند.
در این پروژه ۶۸۰ تن میلگرد در پی و سقف، ۲۷۵۵۰ متر مکعب بتن در فونداسیون و ۱۷۵۰۰ متر مکعب بتن در سقف استفاده شده و کل وزن اسکلت فلزی ۱۴۰۰۰ تن است. ۱۶۸ عدد شمع بتنی در جا کلا به طول ۳۰۳۳.۰۸ و به قطر ۱۵۰ سانتیمتر و به عمقهای ۱۵ و ۲۰ متر در بخش مسکونی و هتل مجتمع قو الماس خاورمیانه بکار رفته است.
ساختار ستونها از نوع Box و تیرها از نوع Plate Girder است. برش ورقها با گیوتین و اتصالات با دستگاه CNC صورت گرفته است. جوشکاریهای اولیه جهت مونتاژ قطعات با جوش CO2 و جوشهای تکمیلی با دستگاه جوش اتوماتیک زیر پودری انجام
