طراحی سوله فقط به تعیین دهانه، ارتفاع و شکل سقف محدود نمیشود. یک سوله موفق باید همزمان با نوع فعالیت، تجهیزات خط تولید، مسیر حرکت کارکنان و ماشینآلات، شرایط اقلیمی زمین، ضوابط فنی، بودجه ساخت و برنامه توسعه آینده هماهنگ باشد.
در پروژههای صنعتی، تصمیمهایی که در مرحله طراحی گرفته میشوند مستقیماً بر وزن سازه، هزینه فونداسیون، مصرف انرژی، سرعت اجرا، ایمنی کارکنان و بهرهوری مجموعه اثر میگذارند. به همین دلیل، طراحی سوله باید با نگاه یکپارچه به معماری، سازه، تأسیسات، طراحی داخلی و نمای ساختمان انجام شود.
گروه معماران آرل، متناسب با دامنه هر پروژه، طراحی سولههای صنعتی، کارخانه، انبار، کارگاه و مجموعههای ورزشی را از مرحله نیازسنجی و طراحی اولیه تا تهیه مدارک اجرایی دنبال میکند.
خدمات طراحی سوله شامل چه بخشهایی است؟
دامنه خدمات طراحی سوله براساس نوع کاربری، ابعاد پروژه و نیاز کارفرما مشخص میشود. یک پروژه کامل میتواند بخشهای زیر را در بر گیرد.
همه پروژهها الزاماً به تمام این خدمات نیاز ندارند. برای مثال، ممکن است کارفرما فقط طراحی معماری و نمای سوله را سفارش دهد یا طراحی کامل معماری، سازه، برق و مکانیک موردنیاز باشد. دامنه دقیق خدمات باید پیش از اعلام هزینه در شرح قرارداد مشخص شود.
چرا طراحی اصولی سوله اهمیت دارد؟
طراحی غیرهماهنگ ممکن است بعد از شروع اجرا باعث جابهجایی ستونها، تغییر فونداسیون، اصلاح مسیر تأسیسات، کاهش ارتفاع مفید، ایجاد تداخل با جرثقیل یا افزایش مصرف فولاد شود. هزینه اصلاح چنین خطاهایی معمولاً بسیار بیشتر از هزینه طراحی دقیق در ابتدای پروژه است.
- استفاده حداکثری از مساحت زمین
- کاهش فضاهای بدون استفاده
- بهینهشدن وزن اسکلت و فونداسیون
- هماهنگی بهتر با خط تولید
- کاهش مسیر حرکت کارکنان و ماشینآلات
- افزایش ایمنی در بهرهبرداری
- امکان نصب جرثقیل و تجهیزات صنعتی
- بهبود نور طبیعی و تهویه
- کاهش مصرف انرژی
- امکان توسعه سوله در آینده
- کاهش تداخل بین معماری، سازه
- تهیه نقشههای دقیقتر برای ساخت
مراحل طراحی سوله از ایده تا نقشه اجرایی
۱. نیازسنجی و شناخت فعالیت پروژه
اولین مرحله، شناخت دقیق فعالیتی است که قرار است در سوله انجام شود. طراحی کارخانه تولید مواد غذایی با انبار کالا، تعمیرگاه ماشینآلات سنگین یا سالن ورزشی یکسان نیست.
در این مرحله مواردی مانند ظرفیت تولید، تعداد کارکنان، تجهیزات، مواد اولیه، محصول نهایی، مسیر ورود و خروج کالا، نیازهای بهداشتی، خطرات احتمالی و برنامه توسعه بررسی میشوند.
۲. بررسی زمین و ضوابط ساخت
ابعاد و شکل زمین، شیب، مسیرهای دسترسی، همسایگیها، محدودیت ارتفاع، سطح اشغال مجاز، عقبنشینیها و ضوابط شهرک صنعتی بر جانمایی سوله اثر میگذارند.
شرایط اقلیمی و اطلاعات مکانیک خاک نیز باید در مراحل طراحی سازه و فونداسیون مورد استفاده قرار گیرند.
۳. طراحی کانسپت و جانمایی اولیه
در این مرحله موقعیت سالن اصلی، ساختمان اداری، پارکینگ، محوطه بارگیری، ورودی کارکنان، ورودی کامیونها، انبار مواد اولیه و محصول نهایی مشخص میشود.
هدف، دستیابی به جانماییای است که علاوه بر استفاده مناسب از زمین، حرکت افراد، مواد و ماشینآلات را سادهتر و ایمنتر کند.
۴. طراحی معماری سوله
پس از تأیید جانمایی، پلان معماری، مقاطع، ارتفاعها، محل درها و پنجرهها، ارتباط سالن با بخش اداری، نورگیرها، ورودیها و نمای ساختمان طراحی میشود.
در طراحی معماری باید نیازهای امروز مجموعه و امکان تغییر یا توسعه آینده در نظر گرفته شود.
۵. انتخاب سیستم سازهای
سیستم سازه براساس دهانه، ارتفاع، طول سالن، جرثقیل سقفی، شرایط اقلیمی، محدودیتهای معماری و روش ساخت انتخاب میشود.
در این مرحله، استفاده از سوله تیرورقی، خرپایی، قوسی، فضاکار یا سیستم ترکیبی بررسی خواهد شد.
۶. بارگذاری، تحلیل و طراحی سازه
بارهای مرده، زنده، برف، باد، زلزله، تجهیزات، جرثقیل و سایر بارهای پروژه در مدل سازهای تعریف میشوند. سپس قابهای اصلی، ستونها، رفترها، مهاربندها، لاپهها، استراتها، اتصالات و فونداسیون طراحی میشوند.
هدف فقط مقاومبودن سازه نیست؛ وزن، تغییرشکل، پایداری و امکان اجرای صحیح نیز باید کنترل شوند.
۷. طراحی تأسیسات و روشنایی
جانمایی روشنایی، تابلوهای برق، کابلکشی، سیستم ارت، تهویه، گرمایش، سرمایش، تخلیه دود، آبرسانی و سایر تأسیسات باید با معماری و سازه هماهنگ شود.
این هماهنگی از ایجاد سوراخکاریهای پیشبینینشده، تداخل کانالها با تیرها یا کاهش ارتفاع مفید جلوگیری میکند.
۸. تهیه نقشههای اجرایی
پس از تأیید طراحی، نقشههای موردنیاز برای اجرا تهیه میشوند. سطح جزئیات این نقشهها براساس دامنه قرارداد تعیین خواهد شد.
۹. کنترل نهایی و تحویل مدارک
در پایان، نقشههای رشتههای مختلف با یکدیگر کنترل میشوند تا تداخلهای احتمالی برطرف شود. سپس نسخه نهایی مدارک، همراه با اصلاحات مورد توافق، به کارفرما تحویل داده میشود.
قیمت طراحی سوله چگونه محاسبه میشود؟
هزینه طراحی سوله عدد ثابتی برای تمام پروژهها نیست. دو سوله با مساحت یکسان ممکن است به دلیل تفاوت در دهانه، ارتفاع، کاربری، جرثقیل یا شرایط زمین، هزینه طراحی متفاوتی داشته باشند. مهمترین عوامل مؤثر بر قیمت طراحی سوله عبارتاند از:
- مساحت کل پروژه
- عرض دهانه و ارتفاع سوله
- تعداد دهانهها
- یکطبقه یا دوطبقهبودن پروژه
- نوع سیستم سازهای
- وجود جرثقیل سقفی
- ظرفیت جرثقیل
- پیچیدگی خط تولید
- بخش اداری و فضاهای جانبی
- سطح جزئیات نقشهها
- طراحی نما و داخلی
- طراحی برق و مکانیک
- نیاز به مدلسازی سهبعدی یا BIM
- شرایط اقلیمی محل پروژه
- گزارش مکانیک خاک
- تعداد مراحل اصلاح طرح
- زمان موردنیاز برای تحویل
تعرفه طراحی سوله بهصورت مترمربعی است یا پروژهای؟
بسته به ابعاد و پیچیدگی، هزینه میتواند بهصورت مبلغ ثابت پروژه یا براساس مترمربع محاسبه شود. در پروژههای کوچک، معمولاً حداقل حقالزحمه طراحی مطرح است؛ زیرا حجم محاسبات، جلسات، هماهنگی و تهیه نقشهها الزاماً متناسب با متراژ کاهش پیدا نمیکند.
در پروژههای بزرگتر، امکان محاسبه بخشی از خدمات براساس متراژ یا دامنه کار وجود دارد.
انواع سوله از نظر سیستم سازهای
انتخاب نوع سوله باید براساس شرایط واقعی پروژه انجام شود. هیچ سیستم سازهای برای تمام دهانهها و کاربریها بهترین گزینه نیست.
| نوع سوله | ویژگی کلی | کاربردهای متداول |
|---|---|---|
| سوله تیرورقی | قابهای فولادی با مقاطع ثابت یا متغیر | کارخانه، انبار، کارگاه و سالن دارای جرثقیل |
| سوله خرپایی | استفاده از اعضای خرپایی برای پوشش دهانه | سالنهای بزرگ و پروژههای نیازمند وزن کمتر |
| سوله سبک | کاهش وزن با استفاده از سیستمهای مهندسیشده | انبار، سالن تولید و پروژههای با محدودیت وزن |
| سوله قوسی | فرم منحنی سقف و نمای متفاوت | سالن ورزشی، انبار و پروژههای خاص |
| سازه فضاکار | مناسب پوشش دهانههای بزرگ و فرمهای متنوع | نمایشگاه، ورزشگاه و سالن اجتماعات |
| سوله بتنی | استفاده از اجزای بتنی یا سیستم ترکیبی | پروژههای خاص با الزامات مشخص |
| سوله دوطبقه | ترکیب سالن صنعتی با طبقه اداری یا تولیدی | کارخانهها و کارگاههای دارای محدودیت زمین |
طراحی سوله برای کاربریهای مختلف
نوع کاربری، نقطه شروع طراحی معماری سوله است. اگرچه بسیاری از سولهها از نظر فرم کلی، دهانههای وسیع و سقفهای مرتفع به یکدیگر شباهت دارند، نیازهای فضایی و عملکردی آنها میتواند کاملاً متفاوت باشد. یک سالن تولید صنعتی، انبار کالا، کارگاه، مجموعه ورزشی یا سوله دامداری را نمیتوان با الگوی معماری یکسان طراحی کرد.
در طراحی سوله باید پیش از انتخاب فرم، مصالح یا سیستم سازهای، فعالیتهایی که در ساختمان انجام میشوند بهدقت شناخته شوند. مسیر حرکت افراد و وسایل نقلیه، ابعاد تجهیزات، ارتفاع مفید، کیفیت نور، شرایط تهویه، میزان سروصدا، الزامات بهداشتی، توسعه آینده و ارتباط فضای داخلی با محوطه، همگی بر شکل نهایی پروژه اثر میگذارند.
از نگاه معماری، سوله زمانی موفق است که پوسته ساختمان، سازه، پلان و تأسیسات در خدمت فرایند اصلی مجموعه باشند. در چنین فضایی، معماری فقط ظاهر ساختمان را شکل نمیدهد؛ بلکه به افزایش بهرهوری، ایمنی، آسایش کارکنان و خوانایی محیط کمک میکند.

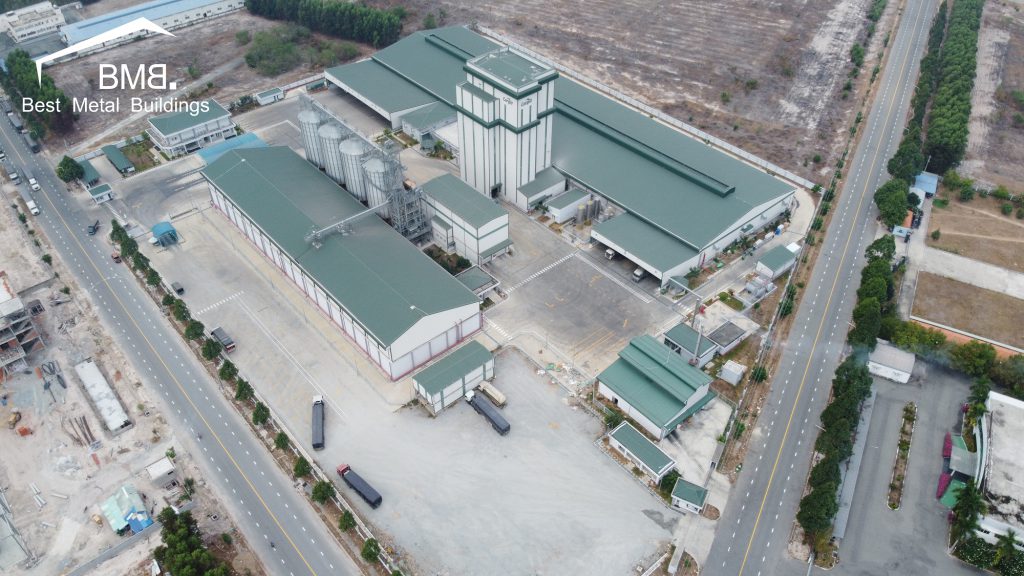

طراحی سوله صنعتی و کارخانه
طراحی سوله صنعتی و کارخانه با شناخت دقیق فرایند تولید آغاز میشود. مسیر ورود مواد اولیه، استقرار دستگاهها، مونتاژ، کنترل کیفیت، بستهبندی و خروج محصول باید بهصورت پیوسته و بدون رفتوآمدهای غیرضروری سازماندهی شود.
در جانمایی تجهیزات، علاوه بر ابعاد دستگاهها باید فضای اپراتور، تعمیر و نگهداری، انتقال قطعات و توسعه خط تولید نیز در نظر گرفته شود. ارتفاع مفید، فاصله ستونها و مسیر جرثقیل سقفی میتوانند بر انعطافپذیری کارخانه در آینده اثر بگذارند.
از نگاه معماری، نور طبیعی کنترلشده، تهویه مناسب، جداسازی مسیر کارکنان از ماشینآلات و ارتباط صحیح بخش اداری با سالن تولید اهمیت زیادی دارد. طراحی نما نیز میتواند با تأکید بر ورودی اصلی و استفاده از رنگ و مصالح هماهنگ، هویت برند کارخانه را نمایش دهد.

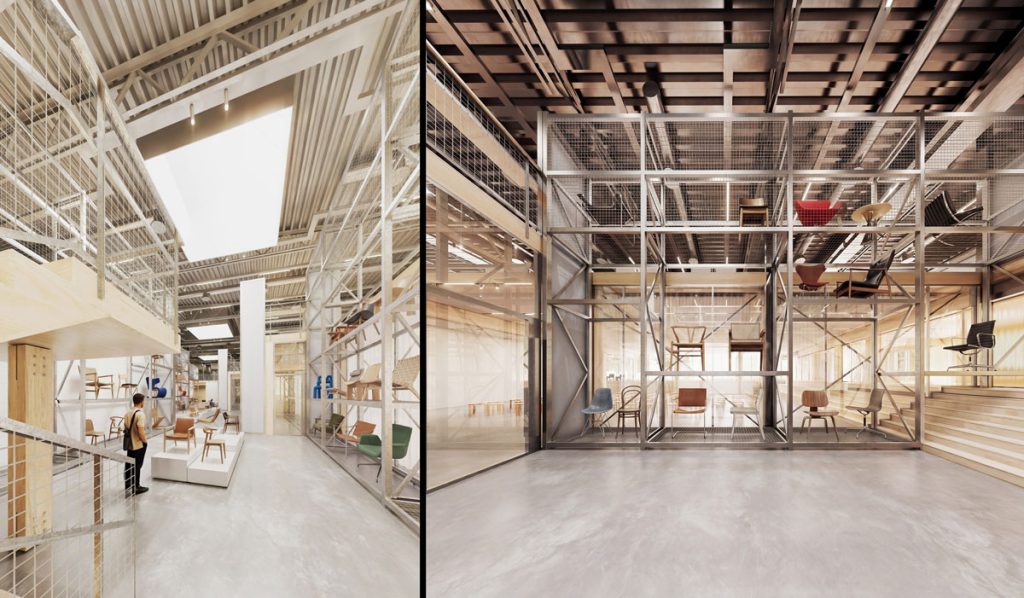

طراحی سوله انبار
در طراحی سوله انبار، هدف فقط ایجاد بیشترین فضای نگهداری نیست؛ بلکه ورود، دستهبندی، ذخیرهسازی، برداشت و ارسال کالا باید در یک جریان روشن انجام شود. نوع کالا، وزن، ابعاد بستهبندی و میزان گردش موجودی، شکل پلان و ارتفاع موردنیاز را تعیین میکنند.
ارتفاع قفسهها، عرض راهروها، شعاع گردش لیفتراک و محل بارانداز باید با سیستم سازهای و تأسیسات هماهنگ باشند. مسیر عابران پیاده نیز بهتر است از حرکت لیفتراک و کامیون جدا شود تا ایمنی و سرعت عملیات افزایش یابد.
براساس شکل زمین و نحوه دسترسی میتوان از چیدمان U، I یا L استفاده کرد. در انبار کالاهای حساس، طراحی پوسته، عایق، تهویه و درزبندی نیز باید امکان کنترل دما، رطوبت، نور و آلودگی را فراهم کند.

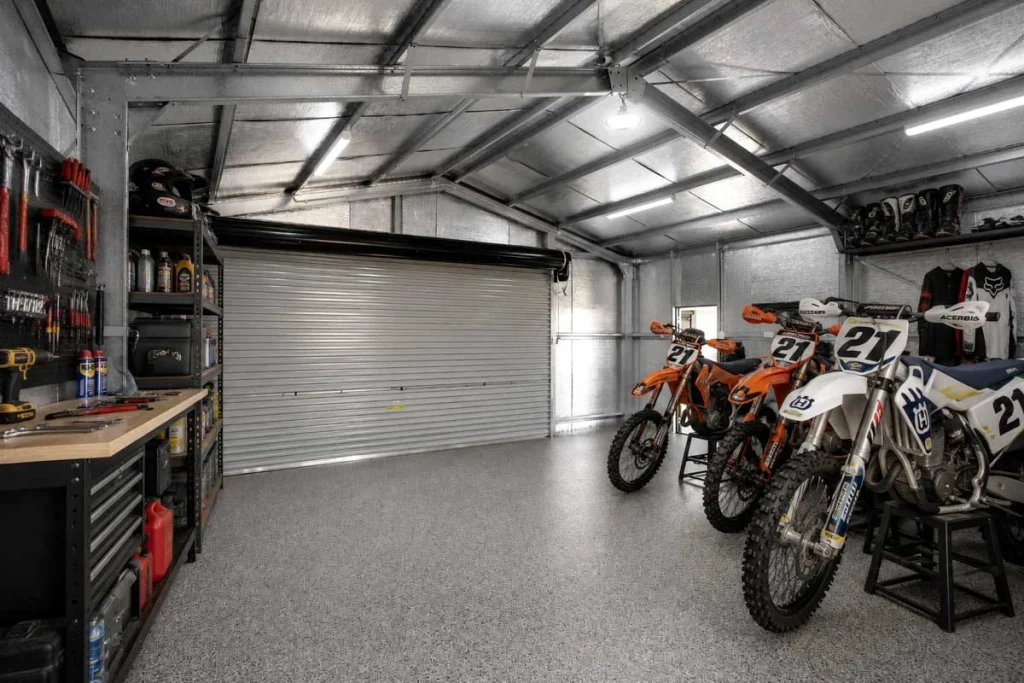

طراحی سوله کارگاهی
در طراحی سوله کارگاهی باید میان محل دستگاهها، میزهای کار، انبار ابزار، مونتاژ، تعمیرات و انتقال قطعات ارتباط مناسبی ایجاد شود. ابعاد تجهیزات، محدوده ایمن اطراف آنها و مسیر ورود و خروج قطعات از مهمترین عوامل شکلدهنده پلان هستند.
در کارگاههای دارای سروصدا، لرزش، دود یا گردوغبار، بخشهای آلاینده باید از فضای اداری، کنترل کیفیت و استراحت کارکنان جدا شوند. نوع کفسازی، تهویه و نورپردازی نیز باید متناسب با فعالیت و شرایط نگهداری دستگاهها انتخاب شود.
چیدمان کارگاه ممکن است در طول زمان تغییر کند؛ بنابراین معماری باید انعطافپذیر باشد. شبکه منظم سازهای، تأسیسات قابلدسترسی و پیشبینی فضای آزاد، تغییر یا اضافهکردن تجهیزات را در آینده سادهتر میکند.

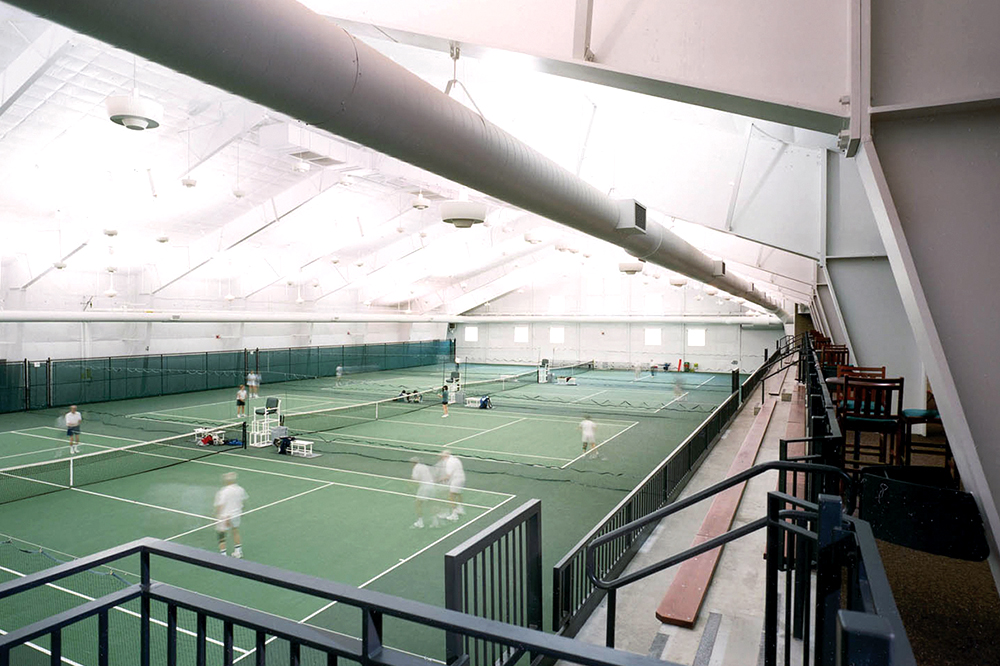

طراحی سوله ورزشی
در طراحی سوله ورزشی، دهانه بدون ستون، ارتفاع آزاد و ابعاد زمین بازی براساس رشته ورزشی تعیین میشوند. فوتسال، والیبال، بسکتبال، تنیس و ژیمناستیک از نظر ارتفاع، حریم ایمنی و تجهیزات سقفی نیازهای متفاوتی دارند.
نور طبیعی باید بدون ایجاد تابش مستقیم و خیرگی وارد سالن شود. همچنین استفاده از مصالح جاذب صوت در سقف و دیوارها میتواند انعکاس صدا را کاهش دهد و کیفیت آکوستیکی فضای ورزشی را بهبود بخشد.
رختکنها، دوشها، سرویسها، انبار تجهیزات و بخش کمکهای اولیه باید ارتباط مناسبی با سالن داشته باشند. در مجموعههای دارای تماشاگر نیز بهتر است مسیر ورود و خروج ورزشکاران، تماشاگران و خدمات از یکدیگر تفکیک شود.

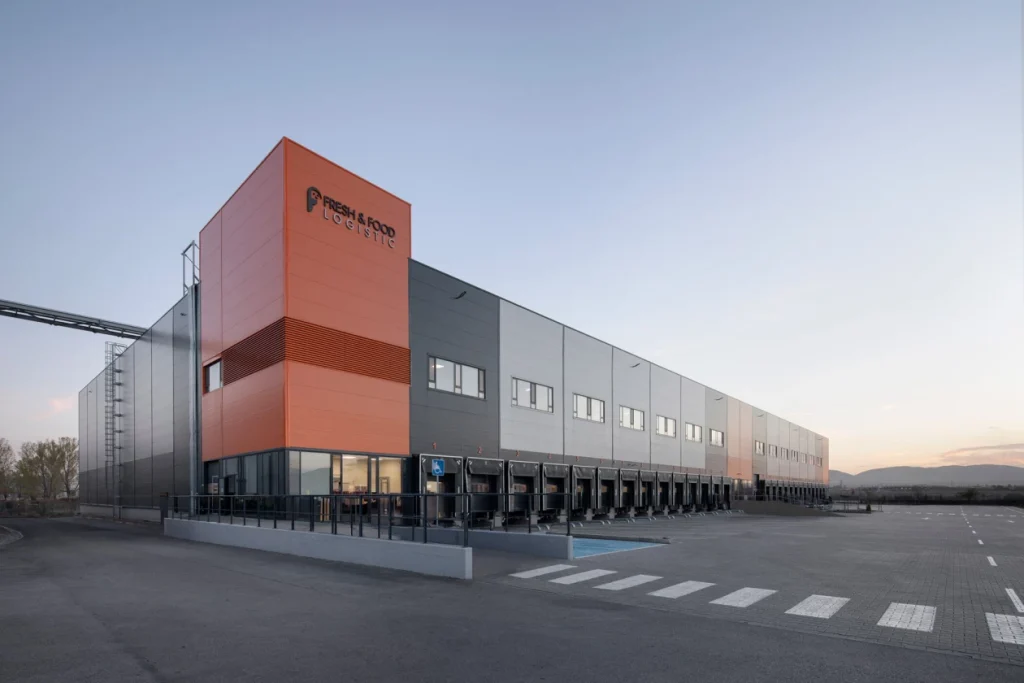

طراحی سوله مواد غذایی
در طراحی سوله مواد غذایی، مسیر ورود مواد خام، آمادهسازی، تولید، بستهبندی و خروج محصول نهایی باید تا حد امکان خطی باشد. جلوگیری از تقاطع مسیر مواد اولیه، محصول نهایی، زباله و کارکنان در کاهش خطر آلودگی اهمیت زیادی دارد.
کف، دیوار و سقف باید با مصالح مقاوم و قابل شستوشو طراحی شوند. شیببندی کف، زهکشی، اتصال کف به دیوار و دسترسی آسان برای نظافت از جزئیاتی هستند که باید از ابتدا در طراحی معماری پیشبینی شوند.
بخشهای سردخانه، پخت، انبار خشک و بستهبندی شرایط یکسانی از نظر دما، رطوبت و تهویه ندارند. تفکیک این فضاها و هماهنگی پوسته ساختمان با تأسیسات، نقش مهمی در حفظ کیفیت محصول و مصرف انرژی دارد.

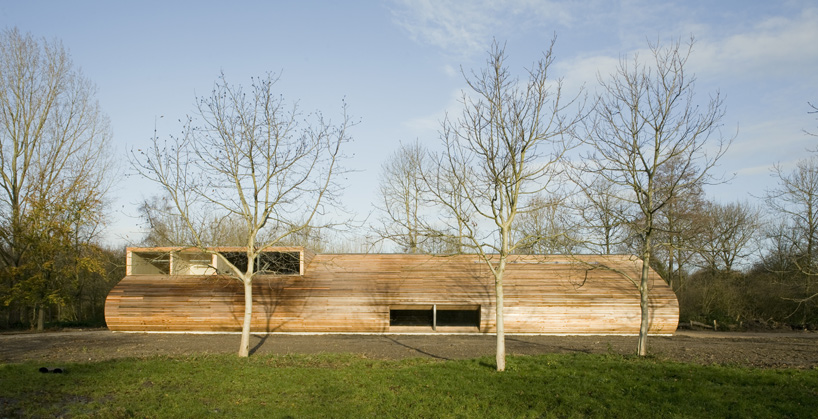

طراحی سوله مرغداری، دامداری و گاوداری
در طراحی سوله مرغداری، دامداری و گاوداری، دما، رطوبت، جریان هوا و نور مستقیماً بر سلامت حیوانات و بهرهوری مجموعه اثر میگذارند. جهت ساختمان، محل بازشوها و تجهیزات تهویه باید جریان هوای یکنواختی در فضای داخلی ایجاد کنند.
پلان باید مسیر خوراکرسانی، شستوشو، جمعآوری محصول، انتقال دام یا طیور و دفع پسماند را سازماندهی کند. حرکت ماشینآلات و فعالیتهای خدماتی نیز نباید اختلالی در فضای اصلی پرورش ایجاد کند.
به دلیل رطوبت و شرایط خورنده، نوع پوشش، رنگ محافظ، اتصالات و مصالح داخلی اهمیت ویژهای دارد. کفسازی، شیببندی و زهکشی مناسب نیز نظافت و نگهداری مجموعه را آسانتر میکند.

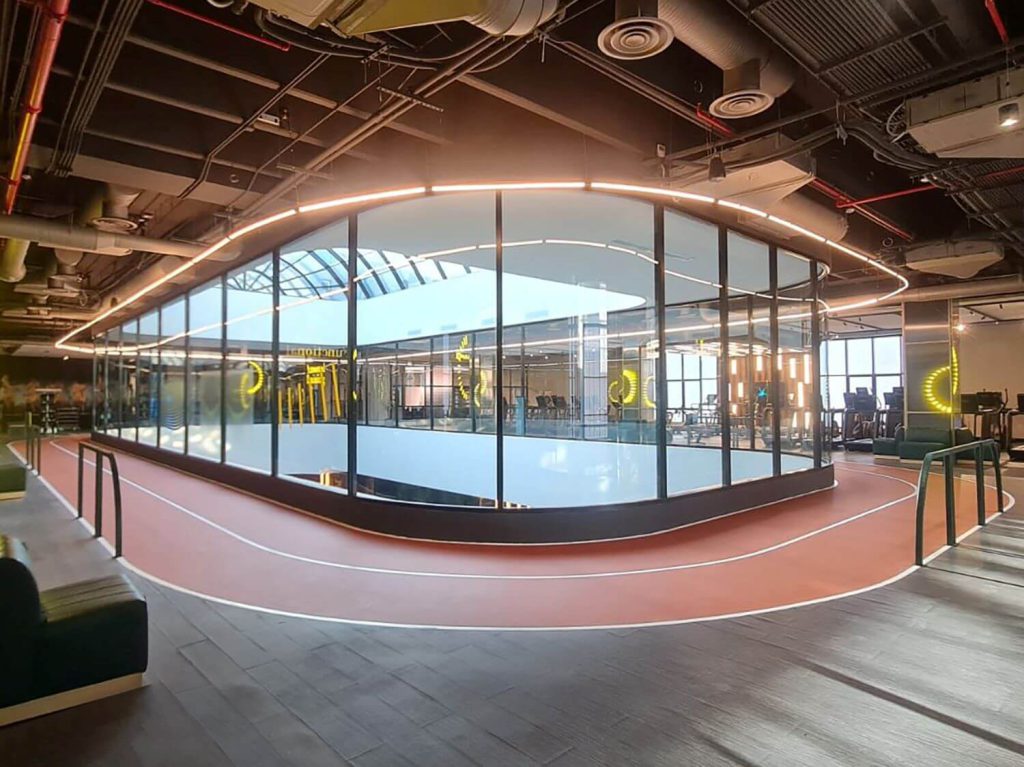

طراحی سوله برای باشگاه بدنسازی
دهانه وسیع و ارتفاع زیاد سوله امکان ایجاد یک باشگاه بدنسازی باز و مدرن را فراهم میکند. فضای تمرین هوازی، دستگاههای قدرتی، وزنه آزاد و تمرین گروهی باید براساس نوع فعالیت، میزان مراجعه و مسیر حرکت کاربران تفکیک شوند.
در بخش وزنه آزاد، مقاومت و جذب ضربه کف اهمیت زیادی دارد. تهویه مناسب، نورپردازی کنترلشده و استفاده از سطوح جاذب صوت نیز به کاهش بو، گرما، پژواک و صدای برخورد وزنهها کمک میکند.
ارتفاع زیاد سوله را میتوان با نورپردازی خطی، رنگ، عناصر معلق و سقفهای موضعی به مقیاسی انسانیتر تبدیل کرد. طراحی ورودی، پذیرش، رختکن و نمای ساختمان نیز میتواند شخصیت صنعتی سوله را با یک هویت ورزشی مدرن ترکیب کند.

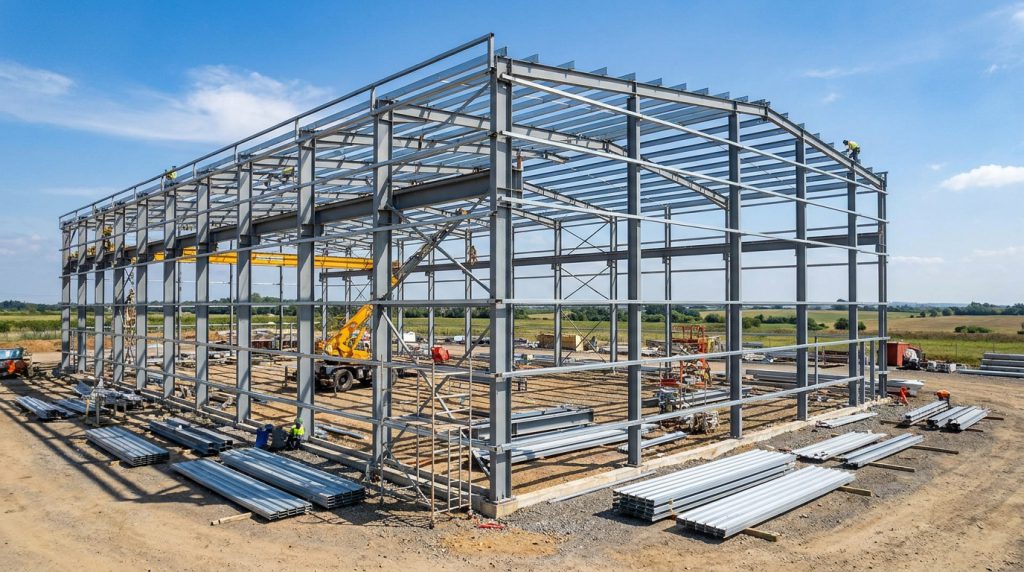

اصول طراحی سازه سوله
انتخاب دهانه و فاصله قابها
عرض دهانه و فاصله قابهای اصلی بر وزن اسکلت، ابعاد فونداسیون، طول لاپهها و هزینه ساخت اثر میگذارد. افزایش یا کاهش فاصله قابها همیشه به معنی اقتصادیترشدن نیست و باید بهصورت یک مجموعه بررسی شود.
تعیین ارتفاع سوله
ارتفاع باید با کاربری، ماشینآلات، قفسهها، جرثقیل سقفی، کانالهای تأسیساتی و ارتفاع مفید موردنیاز هماهنگ باشد.
کمبود ارتفاع میتواند بهرهبرداری را محدود کند و ارتفاع بیش از نیاز نیز ممکن است هزینه سازه، پوشش و تأسیسات را افزایش دهد.
بارگذاری سوله
در طراحی سازه، بارهای متناسب با پروژه در نظر گرفته میشوند؛ از جمله:
- وزن سازه و پوششها ، بارهای بهرهبرداری، بار برف، بار باد، اثر زلزله، بار جرثقیل، بار تجهیزات، بارهای موضعی، اثرات حرارتی، شرایط خاص بهرهبرداری
مقادیر و ترکیب بارها باید توسط مهندس محاسب و براساس ضوابط معتبر و شرایط پروژه تعیین شوند.
طراحی بادبند سوله
بادبندهای سقفی و دیواری در انتقال نیروهای جانبی و حفظ پایداری سازه نقش دارند. محل بادبندها باید با درها، پنجرهها، مسیر تجهیزات و معماری نما هماهنگ شود.
طراحی لاپه و استرات
لاپهها پوشش سقف را نگه میدارند و بار آن را به قابهای اصلی منتقل میکنند. استراتها و اعضای مهاری نیز در پایداری جانبی و عملکرد یکپارچه قابها مؤثرند.
طراحی اتصالات سوله
اتصال تاج، اتصال ستون به رفتر، اتصالات فلنجی، اتصالات بادبند، صفحه ستون و بولتها باید با توجه به نیروها، روش ساخت، حمل و نصب طراحی شوند.
استفاده از اتصال پیچومهرهای یا جوشی باید براساس شرایط پروژه و امکانات ساخت تصمیمگیری شود.
طراحی بیسپلیت و فونداسیون
نیروهای ستون از طریق بیسپلیت و بولتها به فونداسیون منتقل میشوند. طراحی فونداسیون به ابعاد سوله، نیروهای سازه، خاک محل، سطح آب زیرزمینی و شرایط اجرایی بستگی دارد.
نقشه آماده فونداسیون را نمیتوان بدون بررسی زمین و سازه برای پروژه دیگری استفاده کرد.
طراحی والپست و اجزای غیرسازهای
دیوارهای پیرامونی، تیغهها و اجزای نما باید در برابر نیروهای وارد بر آنها مهار شوند. جزئیات والپست و اتصال دیوار نباید مانع حرکت مورد انتظار قاب اصلی شود.

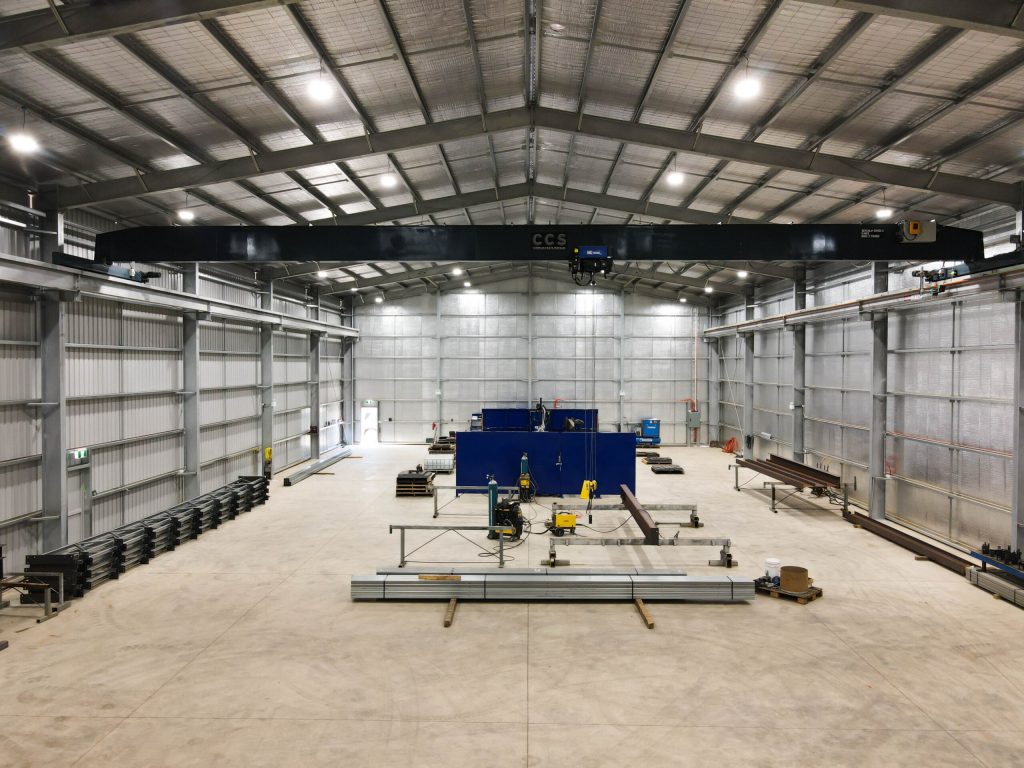

طراحی سوله با جرثقیل سقفی
وجود جرثقیل سقفی یکی از عوامل مهم در طراحی سوله صنعتی است. جرثقیل علاوه بر بار قائم، میتواند نیروهای افقی، ضربهای و دینامیکی به سازه وارد کند.
برای طراحی سوله دارای جرثقیل، اطلاعات زیر موردنیاز است:
- ظرفیت اسمی جرثقیل
- نوع جرثقیل
- دهانه حرکت
- ارتفاع بالابری
- وزن پل و کالسکه
- تعداد جرثقیلها
- امکان فعالیت همزمان
- کلاس کاری
- محل توقف و تعمیر
- برنامه توسعه آینده
تیر حمال جرثقیل، براکتها، ستونها، اتصالات و فونداسیون باید با بارهای جرثقیل هماهنگ شوند. اضافهکردن جرثقیل به یک سوله موجود بدون بررسی ظرفیت سازه میتواند خطرناک باشد.
نرمافزارهای طراحی سوله
نرمافزار بهتنهایی طراح سوله نیست. کیفیت نتیجه به مدلسازی صحیح، فرضیات مهندسی، بارگذاری، انتخاب سیستم و کنترل خروجیها وابسته است.
سه الگوی چیدمان داخلی سوله و انبار
چیدمان U، I و L بیشتر به جریان حرکت مواد و عملکرد داخلی انبار مربوط است و نباید با نوع سیستم سازهای سوله اشتباه گرفته شود.

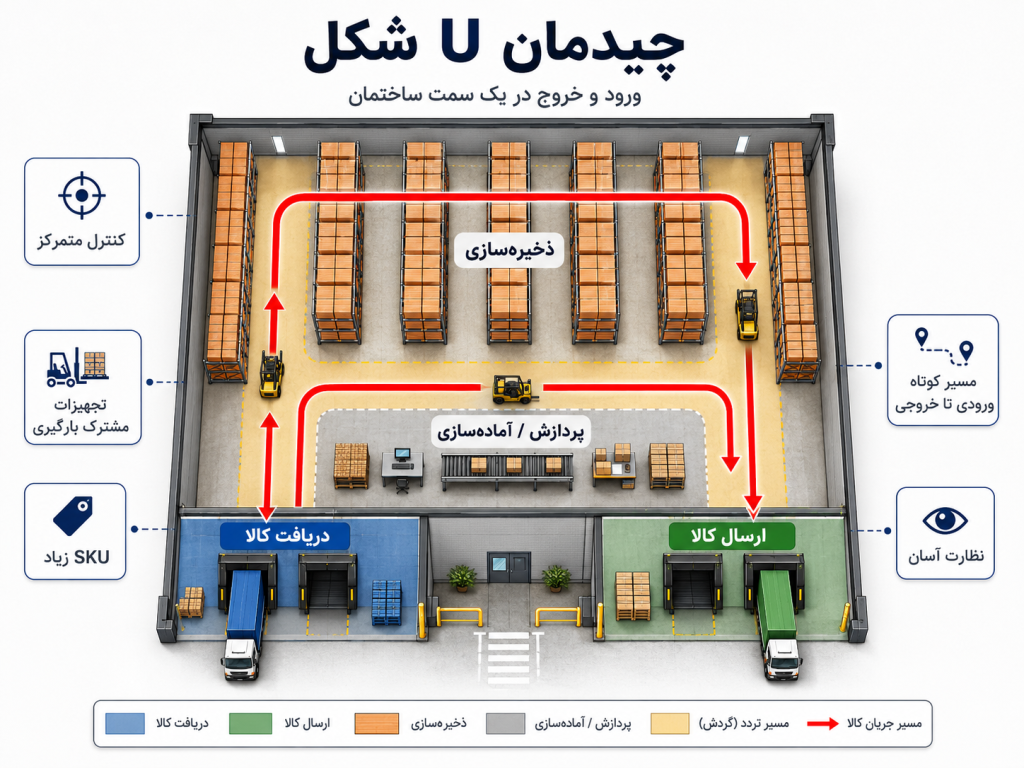

چیدمان U شکل
در جریان U شکل، دریافت و ارسال کالا معمولاً در یک سمت ساختمان قرار میگیرند. محصول از یک بخش وارد شده، پس از ذخیرهسازی یا پردازش، از بخش دیگری در همان جبهه خارج میشود.
این الگو میتواند برای مجموعههایی مناسب باشد که:
- دریافت و ارسال آنها باید در یک محوطه کنترل شود
- از تجهیزات مشترک برای بارگیری استفاده میکنند
- تعداد زیادی کالا یا SKU دارند
- مسیرهای کوتاهتر میان ورودی و خروجی نیاز دارند
- نظارت متمرکز برایشان اهمیت دارد
قرارگیری قفسهها و مسیر لیفتراک باید بهگونهای باشد که تراکم حرکت در بخش مشترک ورودی و خروجی ایجاد نشود.

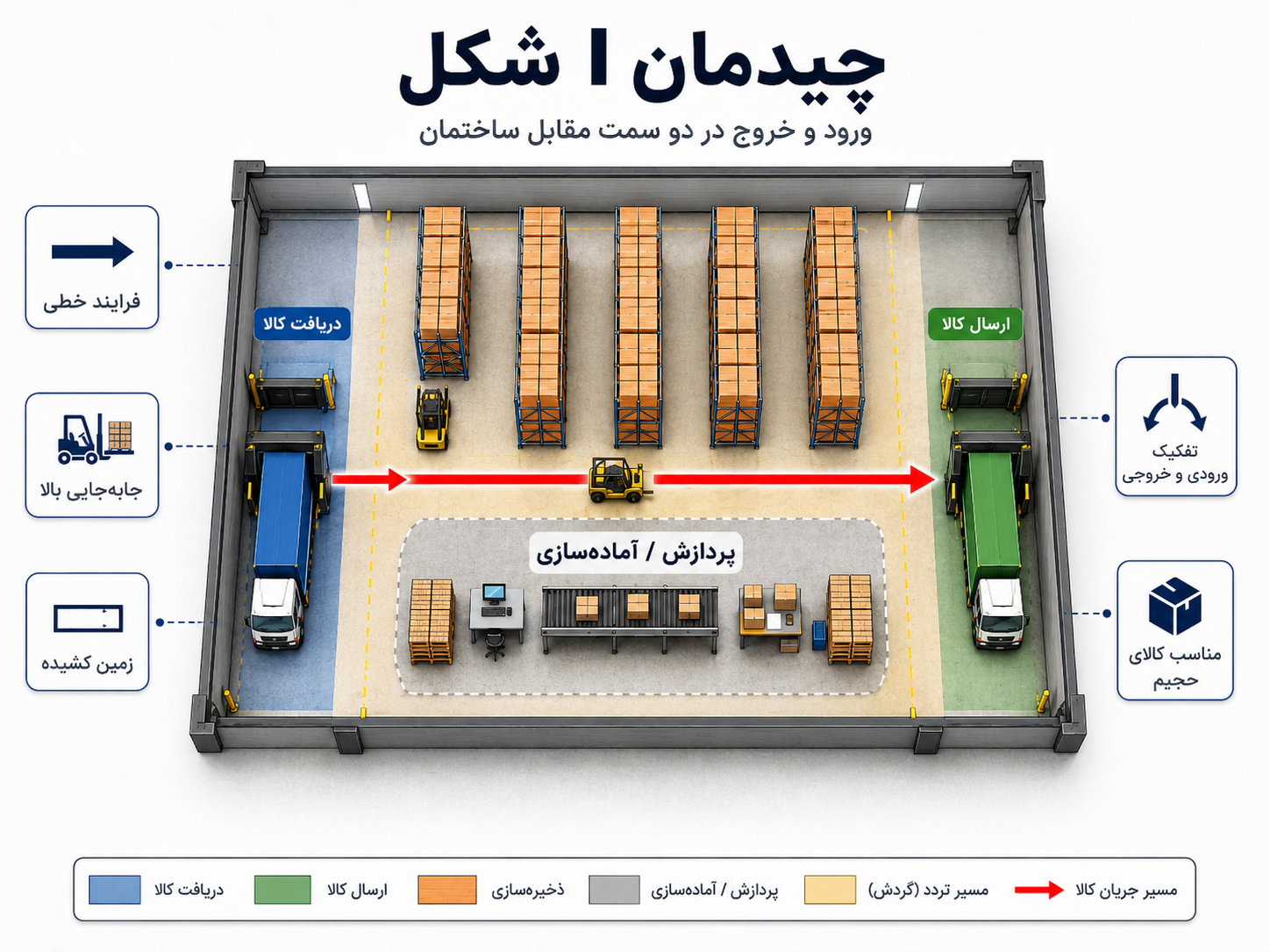

چیدمان I شکل
در چیدمان I شکل یا جریان مستقیم، ورود کالا در یک سمت و خروج آن در سمت مقابل قرار میگیرد. مواد در یک مسیر تقریباً مستقیم از دریافت به ذخیرهسازی، پردازش و ارسال حرکت میکنند.
این الگو برای پروژههایی مناسب است که:
- ترتیب فرایند خطی دارند
- حجم جابهجایی بالا است
- زمین کشیده دارند
- جداسازی ورودی و خروجی اهمیت دارد
- کالاهای حجیم یا مواد طولی نگهداری میشوند
چیدمان I شکل ساده و قابلفهم است، اما برای برخی زمینها به محوطه بارگیری در دو سمت نیاز دارد.

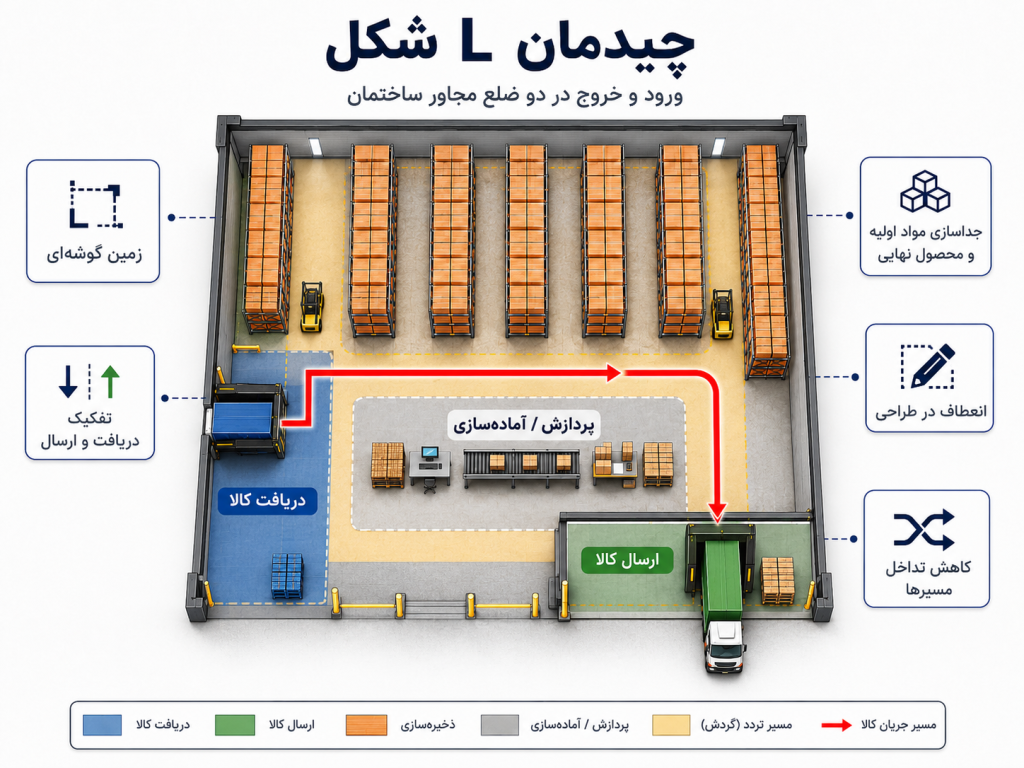

چیدمان L شکل
در چیدمان L شکل، ورود و خروج در دو ضلع مجاور قرار میگیرند. این آرایش میتواند برای زمینهایی مناسب باشد که امکان دسترسی به دو ضلع وجود دارد یا جداسازی بخشی از عملیات ضروری است.
مزایای احتمالی این الگو عبارتاند از:
- استفاده بهتر از زمینهای گوشهای
- تفکیک دریافت و ارسال
- امکان جداسازی مواد اولیه از محصول نهایی
- انعطاف در طراحی انبار و بخش تولید
- کاهش تداخل برخی مسیرها
انتخاب میان U، I و L باید براساس شکل زمین، دسترسی کامیون، نوع فعالیت، حجم کالا و ترتیب فرایند انجام شود.
عوامل مؤثر بر طراحی داخلی و معماری سوله
بودجه
بودجه فقط هزینه ساخت اسکلت نیست. فونداسیون، پوشش، کفسازی، تأسیسات، تجهیزات، نما، محوطه و هزینههای بهرهبرداری نیز باید در تصمیمگیری لحاظ شوند.
فضای موجود
ابعاد زمین، سطح اشغال مجاز و نیاز به توسعه آینده، فرم کلی پروژه را مشخص میکنند. پیشبینی فضای توسعه از ابتدا معمولاً منطقیتر از اصلاح گسترده پروژه در آینده است.
دسترسی
مسیر کامیون، خودرو سواری، کارکنان، آتشنشانی و تجهیزات باید از یکدیگر تفکیک یا بهدرستی کنترل شوند. شعاع گردش و محل توقف خودروهای سنگین نیز باید بررسی شود.
ظرفیت عملیاتی
تعداد محصول یا میزان موادی که در یک بازه زمانی وارد، پردازش یا خارج میشود، بر تعداد مسیرها، ابعاد بارانداز و ظرفیت انبار اثر میگذارد.
کارکنان
تعداد کارکنان و نوع فعالیت آنها در تعیین ورودی، رختکن، سرویسها، فضای استراحت، مسیرهای خروج و بخش اداری مؤثر است.
دستورالعملهای محلی
ضوابط شهرک صنعتی، شهرداری، آتشنشانی، محیطزیست، بهداشت حرفهای و سایر مراجع مرتبط ممکن است بر ارتفاع، سطح اشغال، خروج اضطراری، تأسیسات و فاصلهها اثر بگذارند.
طراحی روشنایی، تهویه و مصرف انرژی سوله
نور طبیعی
نورگیرهای سقفی و جانبی میتوانند مصرف برق را کاهش دهند، اما محل، ابعاد، جهت و نوع آنها باید با توجه به تابش، خیرگی، انتقال حرارت و آببندی تعیین شود.
روشنایی مصنوعی
روشنایی موردنیاز در سالن تولید، انبار، مونتاژ دقیق و مسیرهای تردد یکسان نیست. ارتفاع زیاد سوله و گردوغبار محیط نیز بر انتخاب چراغ اثر میگذارد.
تهویه
نوع فعالیت مشخص میکند که تهویه طبیعی کافی است یا سیستم مکانیکی نیاز خواهد بود. گرما، رطوبت، بو، دود، ذرات و آلایندههای فرایند باید در طراحی بررسی شوند.
عایق حرارتی
نوع پوشش سقف و دیوار، ضخامت عایق، درزبندی و پلهای حرارتی بر دمای داخل و هزینه انرژی اثر دارند. ساندویچپنل، پشم سنگ یا سایر سیستمها باید براساس شرایط پروژه انتخاب شوند.

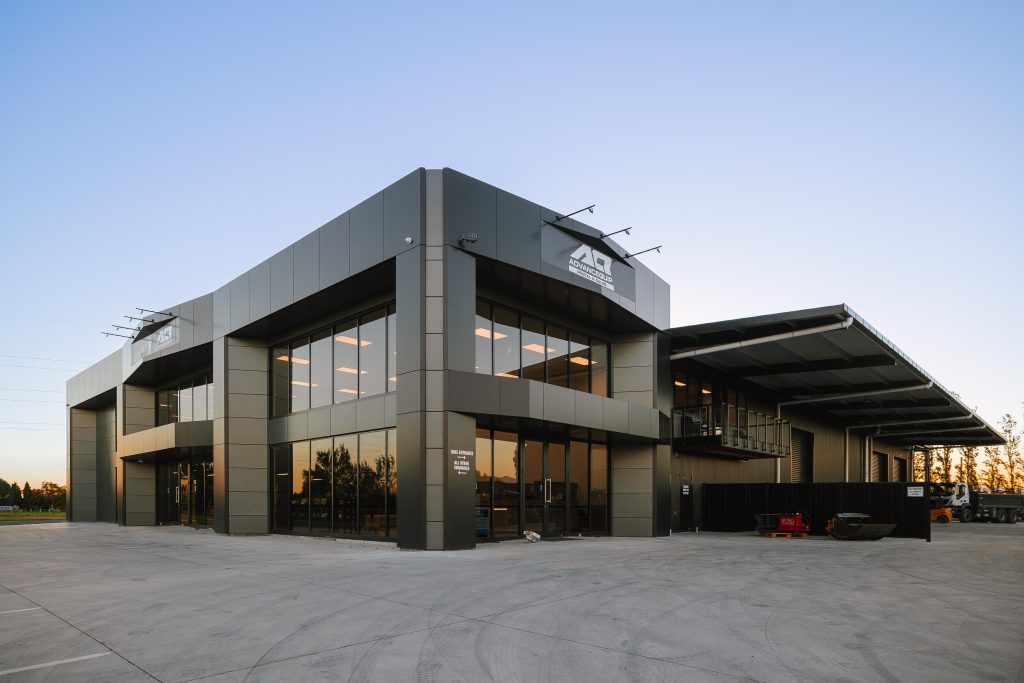

طراحی نمای سوله صنعتی
نمای سوله اولین بخش از مجموعه است که مشتری، کارکنان و شرکای تجاری مشاهده میکنند. حتی در ساختمانهای صنعتی، نما میتواند بیانگر کیفیت، نظم و هویت برند باشد.
در طراحی نمای سوله میتوان موارد زیر را بررسی کرد:
- تعریف ورودی اصلی
- تفکیک بخش اداری از سالن تولید
- استفاده هماهنگ از رنگ سازمانی
- طراحی سایبانها
- کنترل تابش خورشید
- ترکیب ورق، ساندویچپنل، شیشه، آجر یا مصالح دیگر
- مخفیکردن تأسیسات نامطلوب
- نورپردازی شب
- خوانایی تابلو و لوگوی مجموعه
- هماهنگی با ساختمانهای اطراف
طراحی نمای مدرن نباید مانع عملکرد صنعتی، توسعه آینده یا نگهداری آسان ساختمان شود.
اشتباهات رایج در طراحی سوله
- انتخاب نوع سازه فقط براساس قیمت اولیه
- استفاده از نقشه آماده بدون تطبیق با زمین
- تعیین ارتفاع بدون توجه به جرثقیل و تأسیسات
- طراحی بخش اداری بعد از نهاییشدن سازه
- بیتوجهی به توسعه آینده
- نادیدهگرفتن مسیر کامیون و بارگیری
- جانمایی نامناسب بادبندها در محل درها
- نبود هماهنگی میان سازه و کانالهای تأسیساتی
- استفاده بیش از حد یا ناکافی از نورگیر
- طراحی نمای سنگین و دشوار برای نگهداری
- نبود فضای تعمیر تجهیزات
- اعلام قیمت ساخت فقط براساس مترمربع
- شروع ساخت پیش از تکمیل نقشهها
- استفاده از اطلاعات ناکافی برای طراحی فونداسیون
- اضافهکردن جرثقیل بدون کنترل سازه موجود
نمونه طراحی سوله
بهترین روش ارزیابی یک شرکت طراحی سوله، بررسی پروژههایی است که اطلاعات واقعی و قابل سنجش دارند. در نمونهکارها بهتر است فقط تصاویر نمایش داده نشوند و مشخصات پروژه نیز ارائه شود.
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
چرا طراحی سوله را به آرل بسپاریم؟
طراحی سوله زمانی نتیجه مطلوبی دارد که معماری، عملکرد صنعتی و محدودیتهای اجرایی در کنار یکدیگر دیده شوند. رویکرد آرل بر شناخت کاربری، طراحی متناسب با هویت مجموعه و هماهنگی میان بخشهای مختلف پروژه استوار است.
با توجه به دامنه قرارداد، خدمات پروژه میتواند شامل موارد زیر باشد:
- طراحی معماری سوله
- طراحی داخلی سالن صنعتی
- طراحی پلان کارخانه و انبار
- طراحی ساختمان اداری مجموعه
- طراحی نمای مدرن سوله
- مدلسازی سهبعدی
- هماهنگی طراحی با سازه و تأسیسات
- تهیه نقشههای اجرایی
- مشاوره در انتخاب مصالح و سیستم مناسب
- همراهی در مراحل مورد توافق پروژه
هدف، طراحی ساختمانی است که فقط در زمان تحویل مناسب نباشد؛ بلکه در دوره بهرهبرداری نیز عملکرد قابلقبولی داشته باشد و امکان نگهداری یا توسعه آن فراهم باشد.
